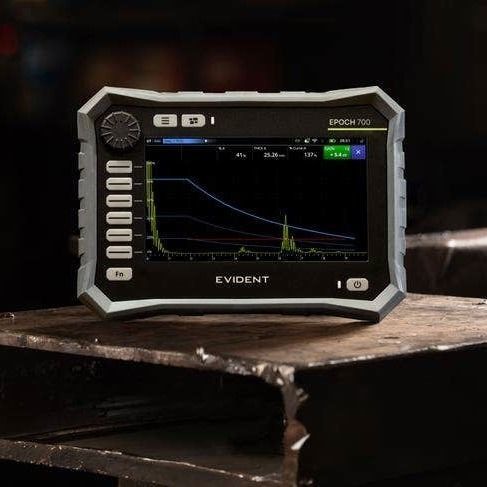

Fehlerdetektor / konventionelle Ultraschall EPOCH™ 700

für ZfPtragbardigital

Der EPOCH™ 700 ist ein konventionelles Ultraschall-Fehlerprüfgerät mit 24-Bit A‑Scan-Digitalisierung, modernem Touchscreen, dediziertem Einstellknopf und Direktzugriffstasten. Für Feldeinsätze konzipiert, unterstützt es offene .nde-Dateien und A‑Scan-Aufzeichnung an Bord für überprüfbare digitale Prüfdatensätze.

Übersicht
Das Gerät liefert hochauflösende Signalerfassung und klare Daten auch in lärmintensiven Umgebungen. Die hybride Bedienoberfläche (Touchscreen + Drehknopf + Tasten) ermöglicht effiziente Bedienung mit Handschuhen und unter rauen Bedingungen. .nde-Unterstützung und erweiterte Onboard‑Berichte erleichtern Datentransfer und Rückverfolgbarkeit.

Hauptfunktionen

• 24‑Bit A‑Scan‑Digitalisierung mit mindestens 1024 Abtastwerten pro A‑Scan und Amplitudenanzeige bis 0–800% Full‑Screen‑Height
• Empfänger mit großem Dynamikbereich zur Reduktion von Sättigung und Clipping
• 7‑Zoll Hochauflösungsdisplay für präzise A‑Scan‑Darstellung und lesbare Overlays
• PerfectSquare™ einstellbarer Rechteckwellenpulser (20 ns–5000 ns) mit Impulsspannungen 100/200/300/400 V und wählbarer Dämpfung
• Über 20 voll digitale Filtersätze (Schmalband, Breitband, Tiefpass)
• Umfangreiche Größenbestimmungsmethoden: DAC/TCG (ASME, JIS, CNDAC, kundenspezifisch), DGS/AVG, AWS D1.1/D1.5
• A‑Scan Aufzeichnung an Bord bis zu 30 s bei 60 fps und Unterstützung des offenen .nde‑Formats
• IP65 Gehäuse und MIL‑STD Schock/Vibrationsprüfungen für den Feldeinsatz

Entwickelt für Prüfer und Workflows
Ergonomisch ausbalanciert (≈1,8 kg inkl. Akku) für Einhandbetrieb. Funktionen umfassen Strahlverfolgung für Bauteil-/Schweißaufbau, visuellen Größenkonfigurator, 64 GB internen Speicher, Wi‑Fi/Bluetooth für drahtlosen Transfer und Berichtserstellung direkt am Gerät.

Anwendungen
Geeignet für Schweißnahtprüfung, Verbundwerkstoffprüfung, Bauteil‑ und Metallprüfung, Fertigungs‑QC und anspruchsvolle Kerntechnik‑Inspektionen. EPRI PDI‑Qualifikationen und Unterstützung qualifizierter Sonden (z. B. C542, C571, C5011) erlauben den Einsatz in kritischen Anwendungen.

Spezifikationen (Auszug)
Gehäusemaße: 230,7 mm × 166,9 mm × 71,9 mm
Gewicht: 1,8 kg (Akku inklusive)
Akkulaufzeit: >8 Stunden typisch
Display: 7‑Zoll TFT LCD
Datenspeicher: 64 GB intern
Impulsspannungen: 100/200/300/400 V; Pulser 20 ns–5000 ns
A‑Scan Tiefe: 24 Bit; Samples ≥1024 pro A‑Scan
Amplitudenbereich: 0–110%, 0–400% oder 0–800% FSH wählbar
IP‑Schutzart: IP65
Konnektivität: USB‑C, Wi‑Fi, Bluetooth, 19‑poliger LEMO I/O
