Imaging-Fehlerdetektor NORTEC™700

Wirbelstromfür ZfPtragbar

Übersicht

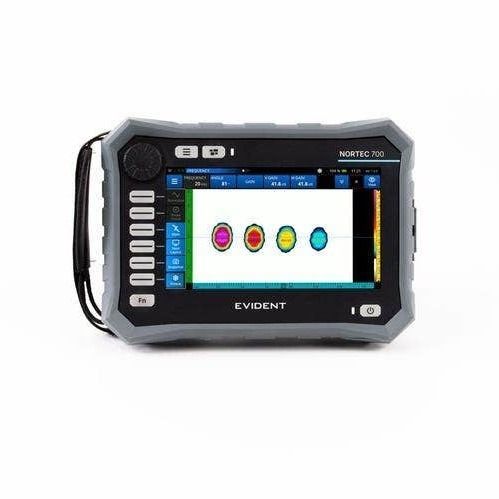

Der NORTEC 700 ist ein Wirbelstrom-Prüfgerät, das konventionelle ECT- und fortschrittliche ECA-Funktionen in einem Gerät vereint. Entwickelt für anspruchsvolle Prüfaufgaben in Luftfahrt, Verteidigung und industrieller ZfP, unterstützt es Nietlochprüfungen, Dualfrequenz-Tests und Array-Imaging bei vereinfachter Inbetriebnahme und Feldbedienung.

Modelle

• N700: Konventionelle Wirbelstromprüfung (ECT) für Einzelfrequenz-Prüfungen an Oberflächen und nahe der Oberfläche.
• N700D: Ergänzt N700 um Dualfrequenzbetrieb und erweiterte Nietlochprüffunktionen.
• N700i: Kombiniert ECT und fortschrittliches ECA-Imaging mit automatischer Schichterkennung und Defect Viewer.

Hauptmerkmale

• Eine Plattform für ECT und ECA mit anwendungsbasierten intelligenten Voreinstellungen für reproduzierbare Setups.
• Hybridsteuerung (Tasten + Touchscreen) für schnelle Bedienung im Feld.
• Unterstützung von Wirbelstrom-Array-Sonden neuer Generation (bis zu 256 Kanäle) und Array-Kapazität bis zu 128 Zeitfenstern.
• Nietloch-Tools: Freeze Mode, automatische Schichterkennung und Defect Viewer (N700i).
• Hohe Abtastraten und flexible Filteroptionen für Scanner- und manuelle Prüfungen.
• Robustes Design mit IP65 und MIL-konformen mechanischen Tests für Feldtauglichkeit.

Next‑generation Sonden
Die Unterstützung neuer ECA-Sonden verbessert die Wiederholgenauigkeit, sorgt für gleichmäßige Signalqualität zwischen Sonden und vereinfacht Kalibrierprozesse. Array-Modelle verarbeiten hohe Kanalzahlen für detailreiche Abbildungen.

Nietlochprüfung & Schichterkennung
Die automatische Schichterkennung und der Freeze Mode reduzieren Falschmeldungen bei Nietloch- und Mehrschichtprüfungen. Der Defect Viewer überlagert Scannerbilder zur präzisen Lokalisierung von Befestigungsanzeigen.

Steckverbinder & Sondenunterstützung
Standardmäßig: 16‑poliger LEMO® Universalstecker (POWERLINK™-kompatibel), BNC ECT‑Stecker mit automatischer interner Balance, ECA‑Stecker und I/O‑Anschluss. Automatische Sondenerkennung und Gerätevoreinstellungen beschleunigen die Einrichtung.

Display & Layout‑Optionen
7" Hochhelligkeitsdisplay mit verbesserter Farbdarstellung und wählbaren Layouts: einfache/zweifache Impedanzebene, Sweep (Strip Chart), 1:1‑Ansicht, C‑Scan, C‑Scan‑Waterfall, Splitscreen und All‑in‑One mit bis zu drei konfigurierbaren Spuren.

Integration & Zuverlässigkeit
Der NORTEC 700 lässt sich in Prüf‑ und Automationssysteme integrieren und unterstützt Fernsteuerung per PC‑Software, USB‑C sowie optionales WLAN/Bluetooth. Wichtige Merkmale: IP65, Betriebstemperatur -10 °C bis 50 °C, 64 GB interner Speicher, bis zu 30 kHz Abtastrate, 32‑Bit Auflösung und drei unabhängige Alarme.

Anwendungen

• Luft‑ und Raumfahrt: Oberflächen-, Rad‑ und Nietlochprüfungen für MRO und OEM.
• Verteidigung: Feldtaugliche Befestigungs‑ und Strukturprüfungen.
• Industrie: Schweißnahtprüfung, Wärmetauscher/Tubeninspektion, Oberflächen‑ und Korrosionsprüfung.

Technische Daten

• Gehäuseabmessungen: 230,7 mm × 166,9 mm × 71,9 mm
• Gewicht: 1,79 kg (mit Li‑Ion Akku)
• Schutzart: IP65
• Akkumodell: 600-BAT-L-2 (Li‑Ion), Betriebsdauer ≥ 8 h (ECT Standard)
• Betriebstemperatur: -10 °C bis 50 °C (80 % rel. LF)
• Display: 7" TFT LCD (154,2 mm × 85,9 mm, diag. 177,8 mm)
• Spannungsversorgung: 24 VDC (60 W)
• Interner Speicher: 64 GB
• Frequenzbereich: 5 Hz – 12,5 MHz
• Verstärkung: 0–100 dB (1 dB Schritte)
• Array‑Kapazität: bis zu 128 Zeitfenster; Sondenunterstützung bis 256 Kanäle
• Abtastrate: bis zu 30 kHz; Datenauflösung: 32 Bit
• Konnektivität: USB‑C, optional WLAN/Bluetooth, 19‑poliger LEMO I/O
• Mechanik: Fall‑, Stoß‑ und Vibrationsprüfungen gemäß MIL‑Methoden
