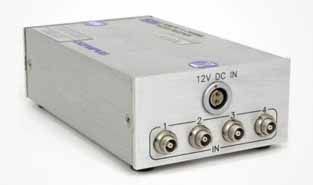

Signalvorverstärker PR-06-04

4-Kanal

Das PR-06-04 ist ein vierkanaliger Impulsgenerator/Vorverstärker für die Impuls-Echo-Prüfung. Jeder Kanal regt einen Schallkopf an, verstärkt den Impuls und verstärkt das zurückgeschallte Signal, was die Fehlererkennung und das Signal-Rausch-Verhältnis verbessert. Die PR-06-04 Einheit kann auch als Impulsgenerator oder Empfänger verwendet werden. Impulsgenerator • –45 V bis –220 V Eingangspegel (min. - max.) • –160 V bis –190 V Ausgangsamplitude (Impulsgenerator bei 100 ns) • 4 ns bis 10 ns Anstiegszeit und Abfallzeit Empfänger • 40 dB Verstärkung • 8 dBm bis 12 dBm Eingangspegel (max.) • 8 dBm bis 12 dBm Ausgangspegelbetrieb • 550 kHz bis 30 MHz Bandbreite bei –3 dB
