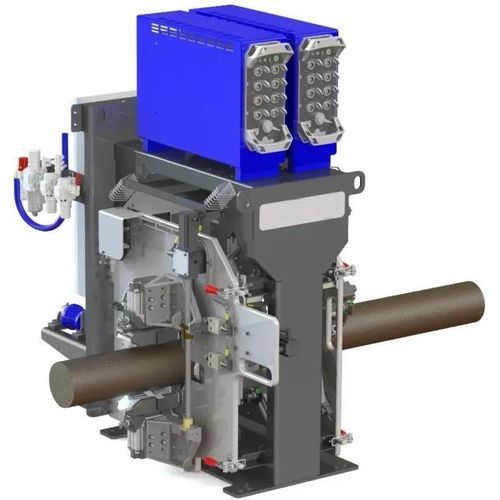

Wirbelstrom-Inspektionssystem BIS ECA

automatisiertOberflächenfür Metall

Diese Stabprüfanlage nutzt die Wirbelstrom-Array-Technologie für die Prüfung der gesamten Oberfläche von Rund- und Vierkantstäben. Das System arbeitet mit dem Konzept einer „Verschleißbacke”, durch die die Position der Sonden unabhängig von der Geradheit der Stäbe ständig optimiert wird. Ausgelegt für: • Rund- und Vierkantstäbe • Kohlenstoffstahl- und Edelstahllegierungen • Raue und abgeplatzte Oberflächen • Durchmesser für Rundstäbe: 16 mm bis 254 mm • Durchmesser für Vierkantstäbe: 20 mm bis 254 mm • Referenzen: • Nuten an der Oberfläche Hauptmerkmale des Systems: Die Hauptmerkmale dieser Stabprüfanlage von Evident sind: Hohe Produktivität • Hochgeschwindigkeitsprüfungen (bis zu 2 m/s) • Vielseitiges System ist schnell für verschiedene Prüfungen konfigurierbar: • Automatische Größenänderung • Schnelle mechanische Umrüstzeit • Schneller Zugriff auf vordefinierte Prüfeinstellungen • Softwareassistent erstellt neue Prüfeinstellungen Qualität • Prüfung der Staboberfläche: • Wirbelstrom-Array-Technologie (ECA) • Durch die Mechanik wird die Position der Sonden unabhängig von der Geradheit der Stäbe ständig optimiert. • Verschleißbacken für ECA-Sonden • Es fasst Stäbe mit gekrümmten Enden, ohne die Mechanik zu beschädigen. • Durch das mechanische System bleiben nur sehr kurze Stabenden (± 20 mm) ungeprüft.
