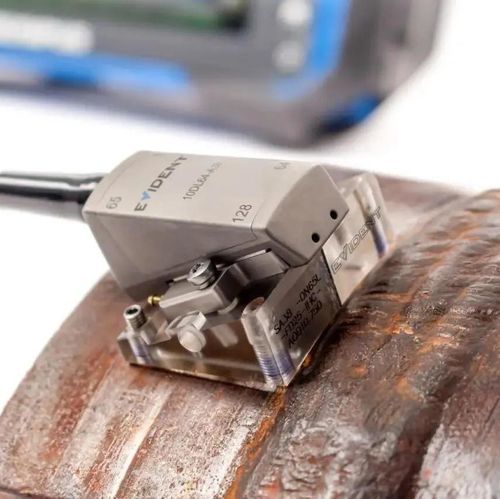

Passive Sonde HTHA

Phasenarrayzur Wasserstoffanalyse

Größere Abdeckung von Schweißnaht und WEZ mit dem DLA-Sensor (A28) zur Schrägeinschallung • Hochauflösende 10 MHz Dual-Arrays mit 32 Elementen • Hohe Schallbündelstreuung • Erhöhte Erkennungswahrscheinlichkeit durch einen größeren Fokusbereich aufgrund des patentierten Drehgelenkgehäuses • Vorlaufkeilserien mit Dachwinkeln bieten eine passive Fokussierung für Tiefen von 4 mm bis 95 mm (0,16 Zoll bis 3,74 Zoll) Schnelle HTHA-Prüfung mit den DLA-Sensoren (REX1) zur Senkrechteinschallung • 10 MHz Dual Array Sensor mit 64 Elementen • Schallbündelabdeckung bis zu 30 mm (1,18 Zoll) • Verstellbares Stabilisierungssystem und Verschleißschutzsystem aus Carbid passt sich an Oberflächen von Rohren mit einem AD von 4 Zoll (101,6 mm) an • Integrierte Vorlaufkeile für Dicken zwischen 4 mm und 95 mm (0,16 Zoll bis 3,74 Zoll) • Bietet klare C-Bilder unter Verwendung eines Weggebers oder Scanners Für eine frühe HTHA-Erkennung: HTHA-optimierte Sensoren mit TFM (A31/A32) • Hohe Frequenzen mit mehreren kleineren Elementen nutzen das Potenzial von TFM zur HTHA-Erkennung • Obwohl alle Dual Linear Array Sensoren aus 10-MHz-Piezoelementen hergestellt werden, verschiebt sich die geprüfte Spezifikation der Mittenfrequenz der REX1-Modelle durch den integrierten Vorlaufkeil und die auftretende Dämpfung auf ~ 9,0 MHz. • Diese Sensoren verfügen über einen OmniScan Anschluss und ein 2,5 m langes Kabel oder sie können speziell mit anderen Anschlüssen und Kabellängen versehen werden. • Wichtig: Die Verwendung von Phased-Array-Sensoren in direktem Kontakt mit einer Oberfläche während der Prüfung kann zu dauerhaften Schäden führen. Es sollte immer ein Vorlaufkeil verwendet werden.
