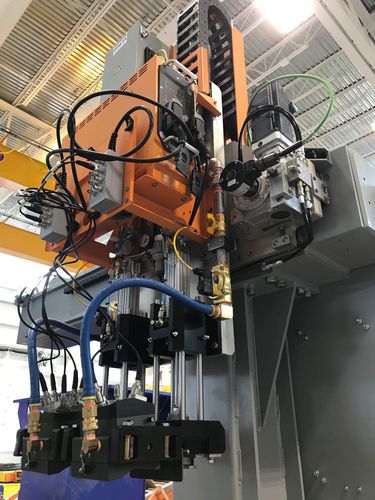

Ultraschallinspektionssystem TEIS

automatischfür Rohre

Das Prüfsystem für Rohrenden von Evident bietet eine Lösung zu herkömmliche Prüfsystemen bei der Rohrherstellung, wo an beiden Rohrenden erheblich ungeprüfte Längen zurückbleiben. Das Prüfsystem für Rohrenden ermöglicht eine Phased-Array-Prüfung von ungeprüften Rohrenden und geschweißten Rohren mit verschiedenen Durchmessern und Wanddicken, mit einer hohen Erkennungsleistung ähnlich wie unser Rotationsrohrprüfsystem. Eine konventionelle Ultraschalltestoption (UT) ist ebenfalls verfügbar. Komplettlösung zur Prüfung von Rohrenden Hauptvorteilen des Prüfsystems für Rohrenden sind: • Geeignet für Rohrdurchmesser ab 60,3 mm (2,37 Zoll) bis 508 mm (20 Zoll) AD sowie größere Durchmesserbereiche sind auf Anfrage verfügbar • Vollautomatischer Betrieb, einschließlich Kalibrierung und Kalibrierungsüberprüfung, unabhängig von der Kompetenz des Prüfers • Erkennung typischer Fehler, wie: • Längs und quer verlaufende Risse • Senkrechtbohrungen • Delamination • Bietet die gleiche Prüfqualität, Zuverlässigkeit und Rückverfolgbarkeit wie mit unserer Rotationsrohrprüfanlage (RTIS) für das komplette Volumen, einschließlich gleicher Software und ähnlicher Einstellungen • Modus zur gleichzeitigen Überwachung bei der Prüfung beider Rohrenden • Synchronisationssignal der Umdrehung für zweidimensionale Ansichten • Filtrationseinheit ist in das System integriert, um Platzbedarf gering zu halten • Algorithmus zur Anwendung mit PA-Prüfung zur Erkennung quer verlaufender Fehler bis zu 5 mm von der Kante
