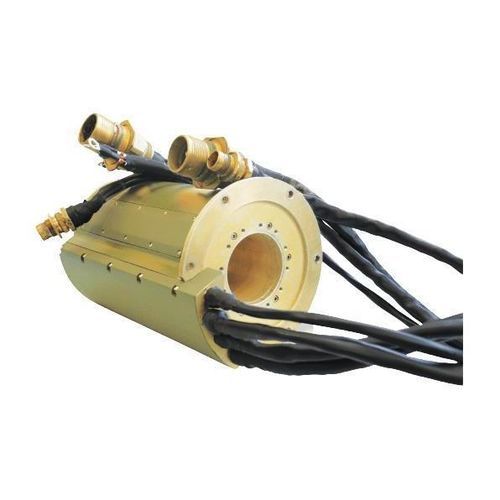

Elektrischer Schleifring

Kapselfür RadarantennenSilber

Kapsel-Leistungs-Schleifringe ermöglichen die elektrische Übertragung zwischen stationären und rotierenden Plattformen in einem kompakten, integrierten Kapselgehäuse.

Was ist ein Kapsel-Leistungs-Schleifring?
Diese Vorrichtungen integrieren Rotor, Stator, Lager und Schutzgehäuse in einer einzigen kompakten Kapsel, um AC- und DC-Leistung zwischen stationären und rotierenden Baugruppen zu übertragen. Sie verwenden Silberringe mit Graphitbürsten und Silber‑Graphit‑Kontakte, die für die Belastbarkeit gegenüber hohen Temperaturen bei Überlast ausgelegt sind. Isoliermaterialien bieten hohe dielektrische Eigenschaften, um Kurzschlüsse auch in feuchter Umgebung zu verhindern, und das Gehäuse kann in hermetisch dichter Ausführung geliefert werden.

Wichtige Anwendungen

• Hochenergielaser
• Radarantennen
• Gefechtstürme

Technische Spezifikationen

• Elektrische Leistung: Hochspannung (mehrere kV) und hoher Strom (mehrere kA)
• Unterstützt: AC- und DC-Leistungsübertragung
• Kontakte: Silberringe mit Graphitbürsten; Silber‑Graphit‑Kontakte für Überlast‑Temperaturbeständigkeit
• Isolation: Materialien mit hohen dielektrischen Eigenschaften zur Vermeidung von Kurzschlüssen, auch bei Feuchtigkeit
• Gehäuse: hermetisch abschließbare Option zum Schutz der internen Komponenten
• Design: kompakte Kapsel, die Rotor, Stator, Lager und Schutzgehäuse integriert
• Wartung: ausgelegt für langfristigen Betrieb ohne Schmierung oder Komponentenwechsel
• Integration: kompatibel mit anderen rotierenden Durchführungen wie FORJ (faseroptische Drehdurchführungen), hydraulischen oder HF-/Hochfrequenz-Lösungen
