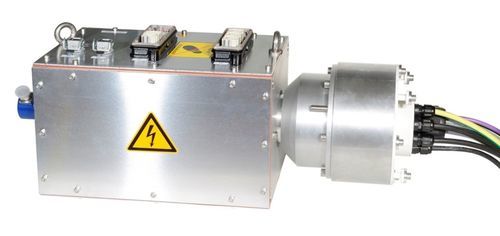

Schleifring mit Lichtwellenleiter-Drehverbindung Lichtleiterelektro-optischEthernet
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zur Leistungs- und Signalübertragung, elektro-optisch, Ethernet, Gigabit-Ethernet, Lichtleiter, hybrid, Datenübertragung
- Konstruktion
- Kapsel, Hohlwelle, Durchgangsbohrung, Baugruppen
- Anwendung
- Industrie, für Windkraftanlage
- Material
- Carbon, Kunststoff, Edelstahl, Messing, Aluminium, Gold, Silber, Stahl, Kohlenstoffstahl, Legierung, Bronze, Kupferlegierung, versilbertes Metall
- Weitere Eigenschaft
- IP54, für niedriges Drehmoment, maßgefertigt, mit Goldkontakten, Mehrweg, IP65, kostengünstig, hochleistungsfähig, eingebaut, berührungslos, mit Lichtwellenleiter-Drehverbindung, robust
- Spannung
Min: 0 V
Max: 1.000 V
- Primärstrom
Min: 0 A
Max: 350 A
- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 250 rpm
(1.571 rad.min-1)- Anzahl der Kanäle
Min: 1 unit
Max: 30 unit
- Innendurchmesser
Min: 0 mm
(0 in)Max: 60 mm
(2,36 in)- Außendurchmesser
Min: 10 mm
(0,39 in)Max: 500 mm
(19,69 in)
Beschreibung
Der opto-elektrische Schleifring integriert ein Faseroptik-Drehgelenk (FORJ) mit elektrischer Kontakttechnik, um simultane hochgeschwindigkeitsfähige optische Datenübertragung und Leistungs-/Signalübertragung in einer einzigen rotierenden Baugruppe zu ermöglichen.
Übersicht
Konstruktion und Leistungsmerkmale
Wichtige Anwendungen
Technische Daten
Übersicht
- Kombiniert ein FORJ (Faseroptik-Drehgelenk) mit elektrischen Kontakten aus Gold, Silber oder Kohlenstoff, um optische und elektrische Übertragung in einer einzigen rotierenden Einheit bereitzustellen.
- Das FORJ liefert hochdatige optische Übertragung, während die Kontakttechnik Leistung und andere elektrische Signale überträgt.
Konstruktion und Leistungsmerkmale
- Ein einkanaliges FORJ kann direkt in die Schleifringmechanik integriert werden.
- Die FORJ‑Befestigung ist so ausgelegt, dass sie starken Vibrationen standhält.
- Welle des Rotors bietet einen freien Durchgang für die Faser durch die Baugruppe.
- Angepasste Ausgänge an Stator- und Rotorseite sind zur Anpassung an die Anwendungsanforderungen verfügbar.
- Hybride Lösungen nutzen Bürsten, kontaktlose Optionen und optische Übertragungstechnologien innerhalb derselben Baugruppe.
- Die Baugruppen durchlaufen strenge Qualifikationskampagnen für rauhe Umgebungen, einschließlich Vibration, extremen Temperaturen, Dichtigkeit (Versiegelung) und Alterung.
Wichtige Anwendungen
- Windkraftanlagen
- Sondermaschinen
- Radar
- Türme/Turmstellungen
- Fernbediente Waffensysteme (einschließlich opto-elektrischer und Video‑Systeme)
Technische Daten
- Hybride Architektur: integriertes FORJ + elektrische Kontakte (Gold, Silber oder Kohlenstoff)
- Optisch: FORJ unterstützt hohe Datenraten; Integration eines einkanaligen FORJ möglich
- Elektrisch: Kontakttechnik für Leistung und Signalübertragung; mehrere Kontaktmaterialien verfügbar
- Mechanisch: FORJ‑Montage robust gegenüber starken Vibrationen; Welle mit freiem Faserdurchgang
- Individualisierung: anpassbare Ausgangskonfigurationen für Stator und Rotor
- Qualifikation: entwickelt und getestet für raue Umgebungen (Vibration, extreme Temperaturen, Dichtigkeit, Alterung)
- Unterstützte Übertragungstechnologien: Bürsten, kontaktlose Optionen und optische Systeme
