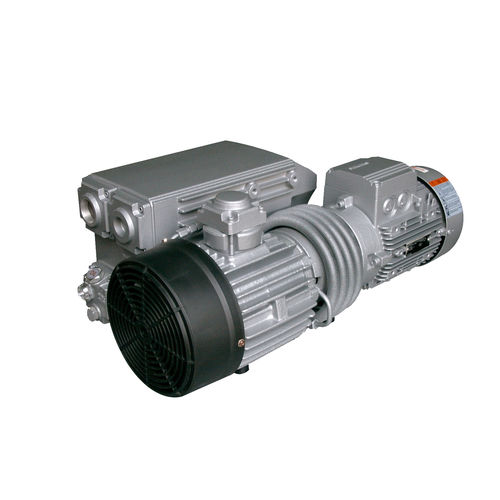

Drehschieber-Vakuumpumpe EV series

geschmierteinstufigkompakt

Die Pumpen der EV-Serie sind robuste Vakuumpumpen für den industriellen Einsatz. Die Pumpen der Eurovacuum EV-Serie sind einstufige, luftgekühlte und direkt angetriebene Ölumlaufpumpen. Sie haben ein kompaktes Design, sind zuverlässig und langlebig, einfach zu warten und zu bedienen. Einfache Installation durch Luftkühlung ohne Kühlwasserbedarf. Die Pumpen werden direkt angetrieben, so dass sie keine Riemen benötigen. Durch die integrierte Abluftfiltereinheit ist die Abluft zu 99,9% ölfrei und leise im Betrieb. Das Funktionsprinzip Die ölgedichtete Drehschieberpumpe arbeitet nach dem Drehschieberprinzip. Der Rotor ist exzentrisch im Pumpenzylinder positioniert und hat gefräste Schlitze für die Gleitflügel. Durch die Zentrifugalkraft der Rotation werden die Schieber aus diesen Schlitzen heraus und gegen die Wand des Zylinders gedrückt. Das Gas tritt in den Einlass der Vakuumpumpe ein und strömt dann durch ein eingebautes Anti-Saug-Ventil, das verhindert, dass sich die Pumpe rückwärts und in den Zylinder dreht. Das Gas wird komprimiert und durch die Auslassöffnung, die sich zwischen dem Pumpengehäuse und dem Auslasskasten befindet, herausgedrückt. Das Öl wird aus dem Ölsumpf zur Abdichtung und Schmierung kontinuierlich in den Zylinder geleitet, sammelt sich im Ölabscheider am Boden der Abscheidekammer und kehrt zur Pumpe zurück.
