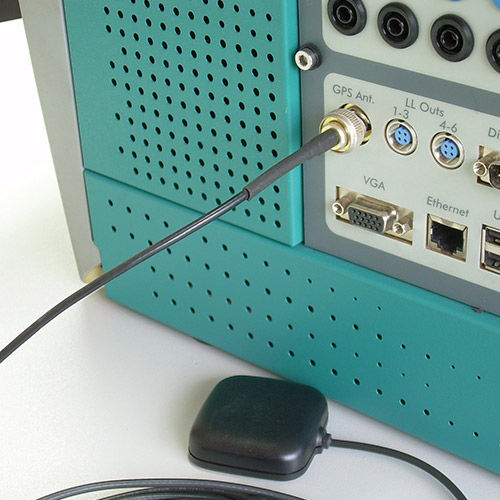

GPS-Modul / mit Aktivantenne Mentor GPS/IRIG-B

End-to-End-Testsynchronisierung Der MENTOR 12 bietet diese Synchronisation durch die Verwendung von zwei Alternativen sehr präziser Zeitreferenzeingänge: GPS und IRIG / B. Bestimmte Arten von Tests erfordern den Aufbau von zwei oder mehr Mentor 12-Einheiten, die an verschiedenen Orten getrennt und miteinander synchronisiert sind. In diesem Fall ist ein sehr hochpräziser Referenztakt erforderlich, um das erforderliche Timing für die Auslösung des State Sequencers oder die Reproduktion der Fehlerwiedergabe (Comtrade-Dateien) auf separaten Einheiten zu erhalten. Die Mentor 12-Ausrüstung ermöglicht diese Synchronisierung durch die Verwendung von zwei Alternativen von sehr präzisen Zeitreferenzeingaben: GPS und IRIG/B. Sie erfordert die Installation der entsprechenden Leiterplatte: MENTOR- GPS: GPS-Platine, Antenne und Verlängerungskabel MENTOR-IRIGB: IRIG-B-Adapter für MENTOR 12 Das GPS-Signal wird über Satellit ausgestrahlt und kann daher an jedem beliebigen Ort der Erde empfangen werden, im Gegensatz zur Verwendung eines IRIG/B-Signals, die das Vorhandensein einer lokalen Einrichtung erfordert, die dieses Signal erzeugt und über Kabel an den Mentor 12 überträgt. Die GPS- und IRIG/B-Platinen sind Plug-and-Play; sobald die Hardware erkannt und das Signal empfangen wurde, ist das Gerät in der Lage, in einem vorher definierten Moment mit einer Genauigkeit von Mikrosekunden eine Zustandsfolge einzuleiten oder eine Comtrade-Datei auszuführen.
