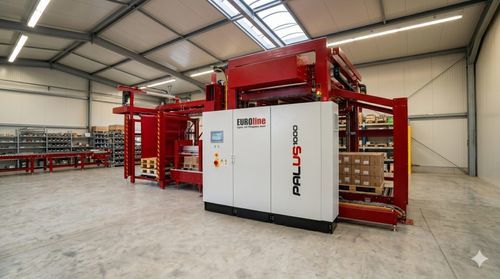

Schichtpalettierer Palus 1000

Obenmotorisiertvollautomatisch

Produktbeschreibung
Universell einsetzbarer Palettierer als Lagenpalettierer oder Schiebeblechpalettierer mit oben liegendem Produktzulauf für die vollautomatische Palettierung von Kartons, Trays, Dosen, Kästen, Säcken und ähnlichen Produkten im Hochleistungsbereich.

Funktionale Beschreibung
Die Produkte gelangen auf einer oder mehreren Bahnen in den Palettierer, werden separiert, gezählt und bei Bedarf um 90° gedreht. Sperrschieber werden programmabhängig aktiviert. Lagen werden durch mehrmaliges Abdrücken der Reihen gebildet; die gesamte Lage wird über der Palette positioniert, der Rollenbelag oder die Lagenplatte fährt vor und die Lage wird auf die Palette gelegt. Nach vollständiger Bestückung wird die Palette aus dem Palettierer ausgeschleust.

Hauptmerkmale

• Universeller Stahlaufbau, komplett geschlossen zum Schutz vor Schmutz
• Siemens-Steuerung mit großem, benutzerfreundlichem Farbtouchscreen
• Motorische Lagenzentrierung an allen Seiten mit Messsensoren für genaue Positionierung
• Automatische Überwachung der kritischen Funktionen für hohe Prozesszuverlässigkeit
• Hohe Genauigkeit der Behälterplatzierung durch Servoantriebstechnik
• Geeignet für Euro-, Industrie-, Düsseldorf- und CHEP-Paletten
• Energieeffiziente Antriebe zur Minimierung des Stromverbrauchs
• Packmuster vom Bediener editierbar
• Geringer Wartungsaufwand
• Optionale Zwischenlagen-Einheit unter der Lagenplatte für paralleles Auflegen der Zwischenlage und Vorbereitung der nächsten Lage
• Automatische Leerpalettenzuführung aus Kundenmagazin oder integrierter, automatisch verstellbarer Palettenmagazin-Option

Wesentliche technische Daten (Zusammenfassung)

• Palettengrößen: 600×800 bis 1200×1200 mm
• Leistung: bis zu 6800 Behälter/h (abhängig von Behältertyp und Packmuster)
• Stapelhöhe (Text): bis zu 2400 mm; Maximale Stapelhöhe (Technische Tabelle): 2000 mm
• Zuführhöhe: 2400–2800 mm
• Füllhöhe des Zwischenlagenmagazins: 1300 mm
• Leerpalettenmagazin (optional) Kapazität: 25 Paletten
• Förderhöhe (Standard): 450 mm
• Folie-/Lagenaufleger: 2 Saugerrahmen mit je 12 Saugern
• Druckluft: 6–7 bar
• Netzspannung: 3 × 400 V, 50 Hz
• Maximaler Strombedarf: 36 A

Technische Tabelle (Auszug)
Maximale Leistung | [Behälter/h] | Bis zu 6800 (abhängig von Behältergröße und Packmuster)
Packmuster | | beliebig
Palettentypen (Standard) | | Euro, Industrie, 2 × 1/2 Euro
Maximale Stapelhöhe | [mm] | 2000
Förderhöhe (Standard) | [mm] | 450
Leerpalettenmagazin (optional) | [Kapazität] | 25
Zuführhöhe | [mm] | 2400–2800
Füllhöhe Zwischenlagenmagazin | [mm] | 1300
Anzahl Sauger am Folienaufleger | | 2 Saugerrahmen mit je 12 Saugern
Druckluft | [bar] | 6–7
Netzspannung | [V] | 3 × 400, 50 Hz
Maximaler Strombedarf | [A] | 36

Spezifikationen / technische Merkmale

• Modellname: Palus 1000
• Typ: Universelles Palettiersystem (Lagenpalettierer oder Schiebeblechpalettierer)
• Unterstützte Palettengrößen: 600×800 bis 1200×1200 mm
• Durchsatz: bis zu 6800 Behälter/h (abhängig von Behältergröße und Packmuster)
• Zuführhöhe: 2400–2800 mm
• Stapelfähigkeit: Im Text bis zu 2400 mm; in der technischen Tabelle maximal 2000 mm
• Leerpalettenmagazin: optional, Kapazität 25 Paletten
• Füllhöhe des Zwischenlagenmagazins: 1300 mm
• Förderhöhe (Standard): 450 mm
• Folienaufleger: 2 Saugerrahmen mit je 12 Saugern
• Druckluftbedarf: 6–7 bar
• Elektrisch: 3 × 400 V, 50 Hz; maximaler Strombedarf 36 A
