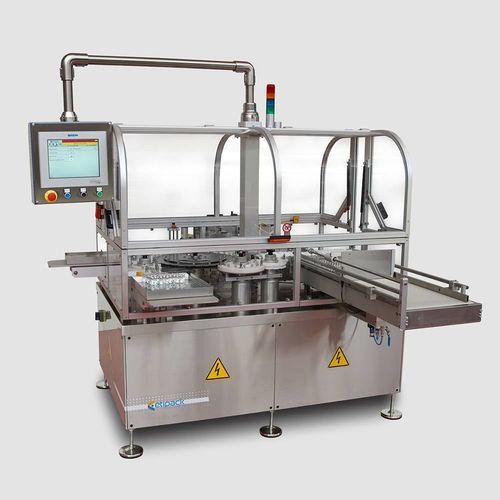

Automatische Etikettiermaschine Pharma Flexi

für Spritzenfür Flaschenfür Ampullen

Überblick
Automatisches Hochgeschwindigkeits-Etikettiersystem für zylindrische Pharma-Produkte (Ampullen, Flaschen, Karpulen, Spritzen). Konzipiert für Stand‑alone‑Betrieb oder Integration in Produktionslinien, Pharma Flexi verarbeitet unterschiedliche Produkt‑höhen und instabile Teile bei Etikettiergeschwindigkeiten bis ≤ 400 Stk/min. Konstruktion gemäß GMP‑Richtlinien für die Pharmaindustrie.

Hauptkomponenten und Betrieb
Die Anlage besteht aus einem Zuführband, einer Förderschnecke (Cochlea) zur Abständeinstellung, Förderelementen und einem rotierenden Karussell mit speziellen Aufnahmen an der Etikettierstation. Das Etikett wird beim Durchlauf appliziert; ein Rotationsgerät (DRP) vervollständigt die Applikation durch Produktrotation. Im Stand‑alone‑Betrieb ist ein Low‑Grip‑Förderer für manuelle Beladung von Trays sowie Abwurftrays für konforme und nicht konforme Produkte vorhanden.

Steuerung und Kontrolle
Die Steuerung erfolgt über ein Schwenkarm‑Bedienfeld (HMI PC ASEM) und eine Siemens S7 SPS für Peripherie‑Diagnose, FailSafe‑Funktionen, Chargenverwaltung und Ereignis-/Alarmprotokollierung. Eine Prüfstation mit UV‑(Elektrolumineszenz)Sensor ist integriert. Anbindung an Druckeinheit für variablen Datenaufdruck und an Vision‑System für Druckkontrolle/OCV/OCR/Barcode‑Prüfung ist möglich.

Ausschuss‑ und Ausgabemanagement
Fortschrittliches Ausschussmanagement durch zwei Ausgabekarussells mit Saugtrennung und statischem Tray‑Förderer zur Trennung konformer und nicht konformer Produkte gewährleistet kontrollierte Handhabung der Ausschussprodukte.

Konstruktion und Wartung
Karussell und Führungen sind werkzeugfrei und manuell wechselbar für schnellen Formatwechsel. Die Etikettierstation Energy 100 (Kanigen‑Beschichtung) verfügt über einen Schrittmotor mit magnetischem Encoder, geeignet für Hochgeschwindigkeits‑Dispensing. Das Bedienfeld ermöglicht Zugriff auf Schaltpläne und Handbücher zur Wartungsunterstützung.

Merkmale

• Tragstruktur aus lackiertem Stahl mit antivibrationsdesign und höhenverstellbaren Edelstahlfüßen
• Steuerelektronik integriert im Maschinenkörper (SPS Siemens S7)
• Bedien‑HMI PC ASEM auf kippbarem Edelstahlarm
• Not‑Halt, Reset, Stopp und Start
• Zuführförderer mit manuellem Tray‑Ablaufsystem
• Mindestzufuhrkontrolle
• Förderschnecke mit doppelt mikroverstellbarer Einstellung
• Doppeltes Einlaufkarussell mit schnellem Formatwechsel
• Spezialetikettierer (Kanigen) für hohe Produktion; Rollenhandhabung und mechanische Einstellungen außerhalb der Schutzabdeckungen
• Produktrotationsvorrichtung (DRP) zur Vervollständigung der Etikettenapplikation
• Einzelner UV‑Schrankenprüfer zur Etikettenkontrolle (Etiketten müssen UV‑reaktiv sein)
• Statische Sammeltrays für konforme und nicht konforme Produkte
• Anwesenheitsprüfung und Überwachung der maximalen Tray‑Beladung
• Druckluftsystem mit Trennschalter, Druckschalter und Hauptmanometer (nicht geschmiert ≤ 6 bar)
• Sicherheitsabdeckungen aus Aluminium und Polycarbonat

Verfügbare Zusatzgeräte

• Formatwechselsätze: 18, 27 oder 36 Kavitäten
• TTO‑Druckeinheit mit Kompensator per Mikroverstellung und Positionszähler
• Überdruckkontrolle
• OCV / OCR‑Kontrolle
• Barcode‑Kontrolle
• Ultraschallsensor für transparente Etiketten

Technische Daten
Produktionsgeschwindigkeit* — ≤ 400 Stk/min
Etikettierermodell — Spezialetikettierer (Kanigen‑Behandlung) / Energy 100
Abmessungen L × B × H — 2740 × 1940 × 2080 mm
Produktdurchmesser (min–max) — Ø 10,75 mm – 25,00 mm
Außenrollendurchmesser — ≤ 380 mm
Spannungsversorgung — 230 V, 50–60 Hz
Leistungsaufnahme — 1000 W

Hinweise
Das rotierende Handlingsystem stabilisiert instabile und höhenvariierende Produkte und ermöglicht sehr hohe Etikettiergeschwindigkeiten. Karussell und Führungen erlauben schnelle manuelle Formatwechsel ohne Werkzeug. Bestandteil der Etipack Pharma‑Linie für Etikettierung, Codierung, Serialisierung und Track & Trace in der Pharmafertigung.

Technische Spezifikationen (Zusammenfassung)

• Produktionsgeschwindigkeit: ≤ 400 Stk/min
• Etikettierer: Energy 100, Spezialetikettierer (Kanigen‑Behandlung)
• Maschinenmaße (L × B × H): 2740 × 1940 × 2080 mm
• Produktdurchmesserbereich: 10,75 – 25,00 mm
• Max. Außenrollendurchmesser: ≤ 380 mm
• Spannung: 230 V, 50–60 Hz — Leistungsaufnahme: 1000 W
• Steuerung: Siemens S7 SPS; HMI PC ASEM auf kippbarem Arm
• Qualitätsprüfungen: UV‑Sensor für Etikettenkontrolle, Integration Druck & Vision für Overprint/OCV/OCR/Barcode
• Ausschussmanagement: zwei Ausgabekarussells mit Absaugung und statischem Tray‑Lader
• Konformität: nach GMP‑Richtlinien gestaltet, CFR21‑fähige Ereignis/Alarm‑Protokollierung
