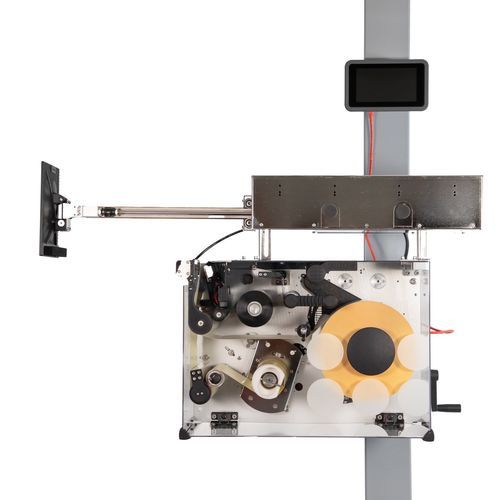

Automatischer Drucker mit Etikettenaufbringer PTS

für Etikettenelektrisch

Übersicht
Elektrisches Print-&-Apply-Etikettiersystem für die Echtzeitdruckerstellung und Aufbringung von Etiketten auf Produkte und Verpackungen. Konfigurierbar mit verschiedenen Applikatoren; die Druckereinheit ist vollständig elektrisch und benötigt keine Druckluft. Entwickelt für den Druck variabler Daten (Barcodes, Logistik- und Rückverfolgbarkeitsinformationen) und die automatische Applikation auf Produkt oder Verpackung.

Wesentliche Punkte

• Sechste Generation des Print & Apply Systems von EIDOS
• Vollständig elektrische Architektur — keine Druckluft für Elektronik und Basisfunktionen der Druckeinheit erforderlich
• Modulare, kompakte Lösung für industrielle Produktionslinien

Druckleistung
PTS erreicht hohe Druckgeschwindigkeiten, abhängig vom Material und der Druckkopfbbreite.

• Bis zu 1.000 mm/s auf Kunststoffen
• Bis zu 600 mm/s auf gestrichenem Papier
• Bis zu 500 mm/s auf Vellum-Papier
• Druckbreite bis zu 160 mm (6" Druckkopf)

Kompatible Applikatoren
Unterstützte Applikator-Typen: Linear, Rotor (z. B. Rotor Fast) und Delta-V. Einige Applikatoren können bei Bedarf Druckluft bei 6 bar benötigen (Spitze 40 l/min, durchschnittlich 5–6 l/Zyklus).

Funktionen der Print-&-Apply-Einheit

• Modulare Konstruktion mit austauschbaren 4", 5" oder 6" Druckköpfen
• Smart X-Motor servo-unterstützte Technologie (kein Druckluftbedarf für den Druckbetrieb)
• Fortschrittliches Band- bzw. Ribbon-Sparsystem
• Ersetzbare QuickTronic X-Changer Elektronik mit Hot-Swap-Funktion
• Management und Diagnose per Webbrowser von PC, Tablet oder Smartphone
• Optionale 7" HMI-Schnittstelle mit PoE
• Ribbon-Rollen bis zu 1.200 Meter für längere Produktionsautonomie
• Schneller Zugriff auf Komponenten für Wartung und Verbrauchsmaterialwechsel
• Umfangreiche Konnektivität: Ethernet, Wi‑Fi, RS232, USB, CAN Bus und digitale I/O

Verfügbare Optionen

• Etiketten-Start/Stop
• Start-Photocell
• PC-Integration
• Etikettendesign-Software
• Kabel und Schnittstellenmodule
• Etikettierüberprüfung / Verifizierung
• Standfußträger
• Brücken-Trägerstruktur
• Schutzumhausung
• Etikettenpräsenz-Photocell am Applikator-Pad

Technische Daten (Tabelle)
Merkmale — PTS — PTS-XT
Druckgeschwindigkeit bis — max 1000 mm/s — max 1000 mm/s
Etikettengröße (Breite x Schritt) — bis zu 160 x 210 mm — bis zu 160 x 210 mm
Druckfeld — 107, 128 oder 160 mm — 107, 128 oder 160 mm
Druckart — Thermotransfer / Thermodirekt — Thermotransfer / Thermodirekt
Außenspule Ø — max 250 mm — max 350 mm
Innenspule Ø — 76 mm — 76 mm
Stromversorgung — 48 Vdc - 320 W — 48 Vdc - 320 W
Druckluft — Für die Druckereinheit nicht erforderlich — Für die Druckereinheit nicht erforderlich
Barcodes — Alle gängigen 1D- und 2D-Standards — Alle gängigen 1D- und 2D-Standards
Druckkopf — 4", 5" oder 6" austauschbar — 4", 5" oder 6" austauschbar

Anwendungen / Typische Branchen

• Getränke
• Chemie
• Kosmetik
• Kunststoffe
• Papier & Konvertierung
• Weitere Industriebranchen

Technische Zusammenfassung

• Serie / Modell: PTS
• Drucktechnologien: Thermotransfer und Thermodirekt
• Maximale Druckgeschwindigkeit: bis zu 1000 mm/s (materialabhängig)
• Maximale Druckbreite: 160 mm (6" Druckkopf)
• Außenspule Ø: bis zu 250 mm (PTS) / bis zu 350 mm (PTS-XT)
• Innenspule Ø: 76 mm
• Stromversorgung: 48 Vdc - 320 W
• Druckluft: nicht erforderlich für die Druckereinheit; einige Applikatoren können 6 bar benötigen (Spitze 40 l/min, Ø 5–6 l/Zyklus)
• Schnittstellen: Ethernet, Wi‑Fi, RS232, USB, CAN Bus, digitale I/O
• Optionale 7" HMI PoE-Schnittstelle
• Hot-swap Elektronikmodul und browserbasierte Verwaltung für Diagnose
• Ribbon-Rollen bis zu 1.200 m
