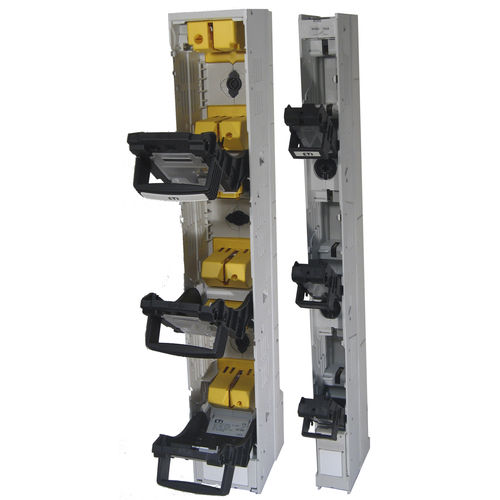

Sicherungslasttrennschalter 001692010

Niederspannung3-polig

Charakteristiken der NH-Sicherungslastschaltleisten Die NH-Sicherungslastschaltleisten sind 3-polige Sockel für NH-Sicherungseinsätze für die Sammelschienenmontage. Ein NH-Sicherungslastschaltleisten beinhaltet drei 1-polige Anschlüsse in einer Einheit. Die Einspeisekontakte sind jeweils mit einer Phase des Sammelschienensystems verbunden. Die Ausgangskontakte sind mit Kabelanschlussklemmen ausgerüstet oder können mit einem weiteren Sammelschienensystem verbunden werden. Anwendung Die NH-Sicherungslastschaltleisten werden hauptsächlich in Kabelverteilern und Leistungsversorgungssystemen, Transformatorsystemen eingesetzt, wo sie angeschlossen werden, wenn Übertragung von elektrischer Energie gefragt ist. Die folgenden Bemessungsströme sind erhältlich: 160A, 250A, 400A, 630A. Arbeitsweise Die NH-Sicherungslastschaltleisten schützen zusammen mit NH-Sicherungseinsätzen die Stromkreise gegen Kurzschlüsse. Der obere Teil des NH-Sicherungslastschaltleisten mit Isolationsklasse IP3X ist mit einer separaten Testöffnung versehen, durch die der Spannungszustand entsprechend der DIN VDE 0680, Teil 5 geprüft werden kann.
