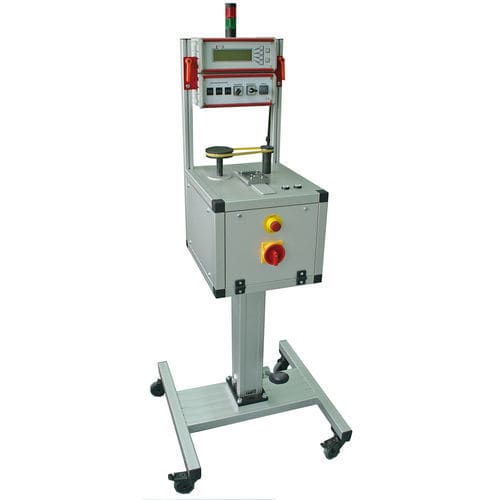

Kalibrier- und Prüfstand / Drehmoment DPFR-013

manuellfür Bremsanwendungenfür die Textilindustrie

Justieren und kalibrieren von elektrischen und mechanischen Fadenbremsen Kundenspezifische Prüfeinrichtung für die Spinnerei Funktionsbeschreibung mechanische Fadenbremse Der Prüfling wird in die Prüflingsaufnahme, welche auf einem pneumatischen Schlitten montiert ist, eingesetzt. Durch Betätigen eines Taster fährt der Prüfling in den laufenden Riemenantrieb. Der Prüfling wird nun in verschiedenen Raststellungen geprüft, die Umschaltung der einzelnen Paramtersätze ist über einen Drehschalter realisiert. In jeder einzelnen Raststellung wird eine IO/NIO Aussage über die auf dem GMV2 montierte Lichtsäule optisch angezeigt. Nach bestandener Prüfung wird der Schlitten wieder ausgefahren und der nächste Prüfling kann eingelegt werden. Ein Drehzahlregler sowie ein EIN/AUS-Schalter für den Antrieb sind ebenfalls in der Umschaltbox unter dem GMV2 integriert. Die gesamte Prüfeinheit ist fahrbar und auf einer höhenverstellbaren Hubeinheit moniert. Das GMV2 und die Umschaltbox sind in den Profilen ebenfalls höhenverstellbar befestigt.
