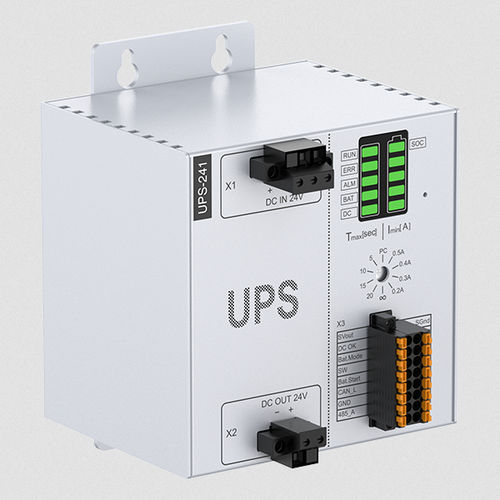

Kompakte programmierbare Automationssteuerung UPS-241

DIN-SchieneRS485für CAN-Bus

Produktdetails
Der UPS-241 ist eine intelligente Backup-Stromlösung, die für anspruchsvolle Industrieumgebungen entwickelt wurde. Seine Hauptaufgabe besteht darin, nahtlos umzuschalten und kontinuierlich stabile 24V-Stromversorgung für Ihre kritischen Geräte (wie SPS, HMI, Servoantriebe, Instrumente usw.) bei unerwarteten externen Stromausfällen bereitzustellen. Entscheidend ist, dass er gleichzeitig präzise Leistungsstatussignale liefert und ein wichtiges Backup-Zeitfenster bietet. Dies stellt sicher, dass Ihre Geräte genügend Zeit haben, um kritische Prozessdaten sicher zu speichern und geordnete Abschaltverfahren durchzuführen, wodurch effektiv Risiken von Datenverlust, Systemabstürzen oder Hardwareschäden aufgrund unerwarteter Stromausfälle vermieden werden und Verluste durch ungeplante Ausfallzeiten minimiert werden.

Professionell, Zuverlässig, Überlegene Leistung
Der UPS-241 integriert Schutzkomponenten in Industriequalität und fortschrittliche Energiemanagement-Chips und nutzt Hochleistungs-Superkondensatoren als Energiespeicherkern. Diese Kombination bietet erhebliche Vorteile: kompakte Größe für einfache Integration in platzbeschränkte Industrie-Steuerschränke; außergewöhnliche Zuverlässigkeit, die häufigen Lade-/Entladezyklen und rauen Bedingungen standhält; extrem niedrige Ausgangswelligkeit, die einen stabilen Betrieb der versorgten Geräte gewährleistet, überlegene Störfestigkeit für konsistente Leistung in komplexen elektromagnetischen Umgebungen. Die Superkondensatorlösung bietet auch eine ultralange Lebensdauer (weit über herkömmliche Batterien hinaus), was die langfristigen Wartungskosten erheblich reduziert.

Reiche Schnittstellen, Kontrollierbarer Status
Über den robusten Stromschutz hinaus verfügt der UPS-241 über zahlreiche I/O-Schnittstellen und unterstützt nativ die Standard-Kommunikationsprotokolle Modbus RTU und CAN 2.0B. Dies ermöglicht eine nahtlose Integration in Ihre bestehenden industriellen Steuerungsnetzwerke. Sie können seinen Status in Echtzeit überwachen (z. B. Energiespeicherstand, Ein-/Ausgangsspannung/-strom), Parameter aus der Ferne konfigurieren und die Schutzlogik für versorgte Geräte präzise auslösen. Seine Backup-Zeit eignet sich für die meisten Industrieanlagen (z. B. 110s bei 24W Last, 20s bei 120W Last) in Kombination mit schneller Ladefähigkeit (50s bis zur vollen Kapazität), was Ihnen Vertrauen in die Backup-Dauer gibt, um Notfälle effektiv zu bewältigen. Die erhebliche interne 2520Ws Superkondensatorkapazität bietet eine solide Energiebasis.

Robust und Zuverlässig
Es wurde gemäß den Standards IEC 60068-2-64 und IEC 60068-2-27 getestet, einschließlich Zufallsvibrationstests und mechanischen Aufpralltests. Diese Tests zeigen, dass das Gerät Vibrationen und Stößen sehr gut standhalten kann. Außerdem verfügt es über die CE- und FCC-Klasse A-Zertifizierung, was bedeutet, dass es hervorragende Leistungen in Bezug auf elektromagnetische Verträglichkeit und Sicherheit bietet. All dies macht es perfekt für die industrielle Automatisierung und raue Umgebungen.

Eigenschaften

• Eingebauter Superkondensator
• Unterstützt RS485, CAN2.0B
• Unterstützt IO-Zustandsrückmeldung
• DC24V-Eingang, Überspannungs- und Verpolungsschutz
• Wandmontage oder DIN-Schienenmontage (Optional)
• Unterstützt -20~60℃ weites Temperaturarbeitsumfeld

Spezifikationen

• DC-Eingang
  • Eingangsspannung: 24VDC -15% / +20%
  • Maximaler Strom: 12A
  • Eingangsschutz: Überspannungs- und Verpolungsschutz
• DC-Ausgang
  • Entlademodus: 24V DC
  • Maximaler Strom: 6A
  • Ausgangsschutz: Kurzschluss- und Überstromschutz
• Kommunikation
  • RS485: 1 x RS485 Modbus RTU, Max. 115.2Kbit/s
  • CAN2.0B: 1 x CAN BUS 2.0B, Max. 1Mbit/s
• IO-Schnittstellen
  • LED: 5 x LEDs, RUN(grün), ERR(rot), ALM(orange), BAT(grün), DC(grün); 1 x SOC
  • Drehcode: Modusauswahl
  • DC OK: DC-Stromversorgungsstatus, Relaisausgang normalerweise offen
  • Bat.Mode: Batteriebetriebener Modus, NPN-Ausgang
  • Bat.Ready: Batterievollzustand, NPN-Typ-Ausgang
  • SW: Ausgangssignal (aktiv niedrig) zur Steuerung der Systemabschaltung/-einschaltung
  • Remote: Fern-Ein-/Ausschalt-Ausgang, NPN-Typ-Ausgang
  • Bat.Start: Erzwungene Batteriausgabe, NPN-Typ-Eingang
  • Dev.Psts: Betriebsstatus des stromempfangenden Geräts, NPN-Eingang
• Superkondensator
  • Kondensator: 4 x 200F-2400Ws
  • Ladezeit: 50s
  • Entladezeit: 40s/60W oder 20s/120W
• Mechanisch
  • Abmessungen: 100x100x80mm (3.9x3.9x3.1in)
  • Nettogewicht: 0.85kg (1.88lb)
  • Struktur: Wandmontage oder DIN-Schienenbefestigungsstil
• Umgebung
  • Arbeitstemperatur: -20~60℃ (-4~140℉)
  • Lagerungstemperatur: -40~80℃ (-40~176℉)
  • Relative Luftfeuchtigkeit: 5~95% (Nicht kondensierend)
  • EMV: CE/FCC Klasse A
