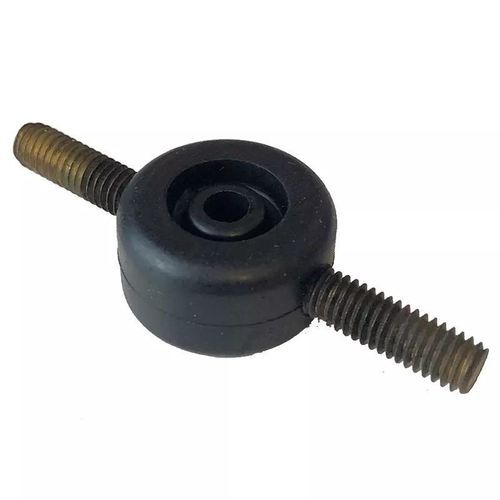

Zylindrische elastische Lagerung SR5495

verzinkter StahlChloroprenKohlenstoffstahl

Produktübersicht

Schwingungsdämpfer aus Neoprengummi verklebt auf verzinktem / kohlenstoffhaltigem Stahl, ausgelegt zur Vibrationsisolierung in Industrieanwendungen. Geeignet für Druck‑, Schub‑ oder kombinierte Belastung, sofern keine ausfallsichere Befestigung erforderlich ist.

Wesentliche Informationen

• Serie: SR5495.
• Anwendung: Vibrationsisolierung; Montage in Druck, Schub oder kombiniert.
• Varianten: verschiedene Typen (Type 1; Type 2 — 3‑Weg‑Winkel; Type 3; Type 4 — Schwerlast; gerändelt ohne Lasche) und unterschiedliche Gewindegrößen.
• Materialien: Neoprengummi; Stahl (verzinkt / Kohlenstoffstahl).

Verfügbare Varianten — Beispielauswahl

• Beispiel‑Referenzen: 10426975; 10164280; 10164235; 10164211; 10164259; 10164273; 10281888; 10282397.
• Gewindegrößen (Auswahl): M3, M4, M5, M6, M8, M10, M16.
• Beispiel Gesamtdurchmesser (mm): 11.1, 12.7, 14.3, 24.0, 25.4, 30.0, 35.0, 40.0, 50.0, 60.0, 83.0, 96.0, 126.0, 146.0.
• Beispiel Gesamthöhen (inch / mm): 0.437 in (11.1 mm), 0.5 in (12.7 mm), 1 in (25.4 mm), 1.181 in (30.0 mm), 1.575 in (40.0 mm), 1.969 in (50.0 mm), 2.362 in (60.0 mm), 3.268 in (83.0 mm), 3.78 in (96.0 mm), 5.748 in (146.0 mm).

Charakteristiken / technische Spezifikationen

• Serie: SR5495.
• Hauptmaterialien: Neoprengummi; Kohlenstoffstahl (verzinkt).
• Typen: Type 1; Type 2 (3‑Weg‑Winkel); Type 3; Type 4 (Schwerlast); gerändelt ohne Lasche.
• Verfügbare Gewindegrößen: M3, M4, M5, M6, M8, M10, M16 (variantenabhängig).
• Beispielreferenzen/SKUs (nicht vollständig): 10426975; 10164280; 10164235; 10164211; 10164297; 10281895.

Anwendungen & Hinweise

• Konzipiert zur Vibrationsisolierung in Maschinen, Gehäusen und mechanischen Baugruppen.
• Belastbar in Druck, Schub oder kombiniert; nicht für ausfallsichere Befestigungen vorgesehen.
• Einige Produktseiten bieten CAD‑Modelle zum Download an.
