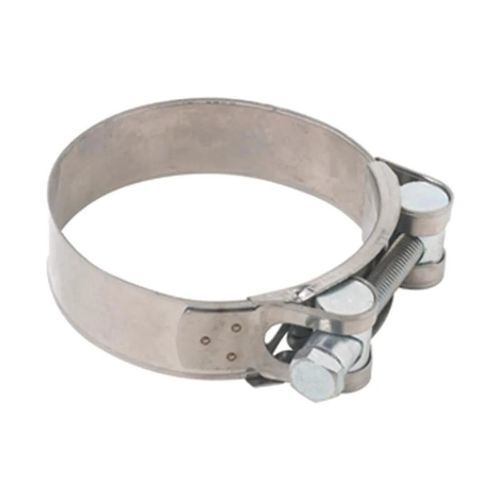

Edelstahl-Schlauchschelle SR6100

Brückenmit Drehzapfenfür die petrochemische Industrie

Produktbeschreibung
Gelenkbolzenschellen wurden für die Verbindung von Rohren und Schläuchen entwickelt, die eine feste, leckagefreie Abdichtung bei hohem Druck erfordern. Sie verfügen über eine robuste, durchgehende Konstruktion und bestehen aus einer Brücke, robusten Ringen und Drei-Punkt-Schweißnähten für Festigkeit und Sicherheit. Das Anziehen der Schraube ist durch den erhöhten Schraubenkopf besonders einfach.

• Entwickelt zum Befestigen von Rohren und Schläuchen bei hohen Drücken, die eine dichte, leckagefreie Abdichtung erfordern

• Langlebig und beständig gegen Korrosion und Verschleiß

• Ideal für industrielle Maschinen, Offroad-Geräte, landwirtschaftliche Bewässerung und Maschinen sowie Nutzfahrzeuge

Material: Edelstahl AISI 304/W4, Edelstahl AISI 430/W2
Farbe: Natur
Seriennummer: SR6122, SR6101

Technische Merkmale (Auszug aus Varianten)

• W (Breite): 18.0 mm, 20.0 mm, 22.0 mm, 24.0 mm
• d1 (Innendurchmesser 1): 17.0 mm, 20.0 mm, 23.0 mm, 26.0 mm, 29.0 mm, 32.0 mm, 36.0 mm, 40.0 mm, 44.0 mm, 47.0 mm, 48.0 mm, 52.0 mm, 56.0 mm, 60.0 mm, 64.0 mm, 68.0 mm, 74.0 mm, 80.0 mm, 83.0 mm, 86.0 mm, 92.0 mm, 98.0 mm, 104.0 mm
• d2 (Innendurchmesser 2): 19.0 mm, 22.0 mm, 25.0 mm, 28.0 mm, 31.0 mm, 35.0 mm, 39.0 mm, 43.0 mm, 47.0 mm, 51.0 mm, 55.0 mm, 59.0 mm, 63.0 mm, 67.0 mm, 73.0 mm, 79.0 mm, 85.0 mm, 88.0 mm, 91.0 mm, 97.0 mm, 103.0 mm, 112.0 mm
• Montageausführung: Zum Aufstecken
• Material: Edelstahl
• Farbe: Natur
• Typ: 1

Beispielhafte Spezifikationen (Variante 10276167)
W: 20.0 mm
d1: 32.0 mm
d2: 35.0 mm
Montageausführung: Zum Aufstecken
Farbe: Natur
Material: Edelstahl
Zolltarifnummer: 7307298090

Weitere Eigenschaften
• Robuste, durchgehende Konstruktion
• Drei-Punkt-Schweißnähte für Festigkeit und Sicherheit
• Einfaches Anziehen der Schraube durch erhöhten Schraubenkopf

Charakteristika / Spezifikationen (Liste)

• Material: Edelstahl AISI 304/W4, Edelstahl AISI 430/W2
• Farbe: Natur
• Typ: 1
• Montageausführung: Zum Aufstecken
• Verschiedene Durchmesser und Breiten verfügbar
• Korrosionsbeständig
• Langlebig
• Geeignet für hohe Drücke
• Ideal für industrielle und landwirtschaftliche Anwendungen
