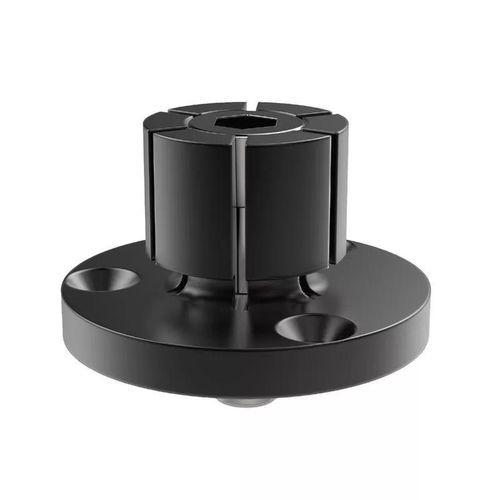

Klemmverbinder SRW12051
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Produktbeschreibung
Diese ID Xpansion-Spanner sind dafür konstruiert, Teile auf einem Innendurchmesser für hochdichte Bearbeitung auf vertikalen oder horizontalen Fräsmaschinen zu fixieren. Der Durchmesser kann von 4,1 mm bis zu maximal 250 mm reichen. Dieses Produkt kann auch als Spreizdorn auf einer Drehbank verwendet werden.
Durch das niedrige Profil ist es für die Zweitbearbeitung von Drehteilen geeignet. Ein Werkstück-Hub oder eine Befestigungsplatte kann mehrere Spanner aufnehmen, die mithilfe einer Drehbank oder Fräsmaschine einfach auf Maß gefertigt werden.
Ein Sechskant-Schlüssel oder hydraulischer Zugzylinder können zur Installierung und zum Anziehen verwendet werden. Sie sind aus Baustahl gefertigt und werden für Bearbeitung, medizinische Geräte, Elektronikfertigung und Automobilanwendungen verwendet.
Charakteristika / Spezifikationen
Verfügbare Varianten (Auswahl technischer Werte)
h1 | h2 | h3 | d1+0.000|-0.050 | Gewicht (g)
45.5 | 37.6 | 32.3 | 132.9 | 2954.0
45.5 | 37.6 | 32.3 | 152.4 | 5436.0
45.5 | 37.6 | 32.3 | 132.9 | 6795.0
39.6 | 31.8 | 27.0 | 69.5 | 593.0
24.9 | 19.0 | 15.0 | 37.5 | 204.0
24.9 | 19.0 | 15.0 | 31.5 | 109.0
45.5 | 37.6 | 32.3 | 107.5 | 18260
31.8 | 25.4 | 20.6 | 56.0 | 317.0
21.8 | 16.0 | 15.0 | 29.7 | 59.0
39.6 | 31.8 | 27.0 | 75.5 | 775.0
28.6 | 22.2 | 17.5 | 50.0 | 213.0
10.7 | 7.6 | 6.1 | 20.0 | 23.0
Diese ID Xpansion-Spanner sind dafür konstruiert, Teile auf einem Innendurchmesser für hochdichte Bearbeitung auf vertikalen oder horizontalen Fräsmaschinen zu fixieren. Der Durchmesser kann von 4,1 mm bis zu maximal 250 mm reichen. Dieses Produkt kann auch als Spreizdorn auf einer Drehbank verwendet werden.
Durch das niedrige Profil ist es für die Zweitbearbeitung von Drehteilen geeignet. Ein Werkstück-Hub oder eine Befestigungsplatte kann mehrere Spanner aufnehmen, die mithilfe einer Drehbank oder Fräsmaschine einfach auf Maß gefertigt werden.
Ein Sechskant-Schlüssel oder hydraulischer Zugzylinder können zur Installierung und zum Anziehen verwendet werden. Sie sind aus Baustahl gefertigt und werden für Bearbeitung, medizinische Geräte, Elektronikfertigung und Automobilanwendungen verwendet.
- Konzipiert für hochdichte maschinelle Bearbeitung auf vertikalen oder horizontalen Fräsen.
- Sie haben ein niedrige Profil, das ideal für Nachbearbeitungsvorgänge an Drehbank-Werkstücken ist.
- Werden für maschinelle Bearbeitbarkeit, medizinische Geräte, Elektronikfertigung und Automobilanwendungen verwendet.
Charakteristika / Spezifikationen
- Material: Baustahl
- Spannbereich: 4,1 mm bis 250 mm
- Verwendung: Fixierung von Teilen auf Innendurchmesser, als Spreizdorn auf Drehbank
- Geeignet für: Hochdichte Bearbeitung, Nachbearbeitung von Drehteilen
- Bedienung: Sechskant-Schlüssel oder hydraulischer Zugzylinder
- Anwendungsbereiche: Bearbeitung, medizinische Geräte, Elektronikfertigung, Automobilanwendungen
Verfügbare Varianten (Auswahl technischer Werte)
h1 | h2 | h3 | d1+0.000|-0.050 | Gewicht (g)
45.5 | 37.6 | 32.3 | 132.9 | 2954.0
45.5 | 37.6 | 32.3 | 152.4 | 5436.0
45.5 | 37.6 | 32.3 | 132.9 | 6795.0
39.6 | 31.8 | 27.0 | 69.5 | 593.0
24.9 | 19.0 | 15.0 | 37.5 | 204.0
24.9 | 19.0 | 15.0 | 31.5 | 109.0
45.5 | 37.6 | 32.3 | 107.5 | 18260
31.8 | 25.4 | 20.6 | 56.0 | 317.0
21.8 | 16.0 | 15.0 | 29.7 | 59.0
39.6 | 31.8 | 27.0 | 75.5 | 775.0
28.6 | 22.2 | 17.5 | 50.0 | 213.0
10.7 | 7.6 | 6.1 | 20.0 | 23.0
