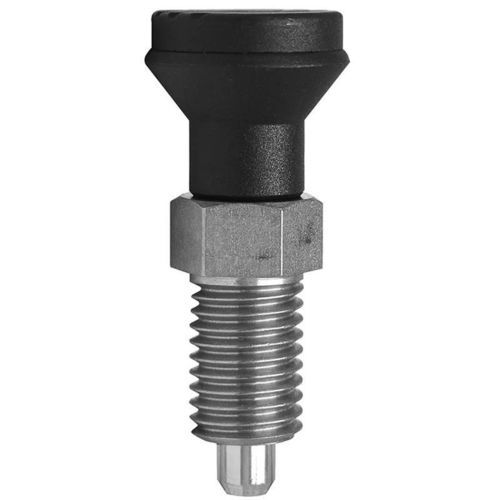

Verriegelbarer Arretierbolzen SR5408

Produktbeschreibung
Rastbolzen mit Gewinde ohne Sperre ermöglichen eine rasche Justierung und eignen sich für eine Vielzahl von Oberflächen und Befestigungen. Sie werden zur Fixierung, Positionierung, Arretierung und Sicherung verwendet, u. a. bei Anwendungen wie Fitnessgeräten, medizinischen Hilfsgeräten, Catering-Ausrüstung, Transportbändern usw.

Seriennummern
SR5408, SR6564, SR6565

Verfügbare Varianten (Auswahl technischer Merkmale)

• Endkraft: 7.0 N, 7.00 N, 12.00 N, 21.00 N, 22.00 N, 24.00 N
• Anfangsfederkraft: 1.00 N, 3.00 N, 5.00 N, 6.00 N
• Korpusgewindegröße: 16 x 1.5, M10, M10 x 1, M10 x 1.0, M12, M12 x 1,5, M12 x 1.5, M12 x 1.75, M16, M16 x 1,5, M16 x 1.5, M6, M6 x 0.75, M8, M8 x 1
• Gesamtlänge: 26.5 mm, 27.5 mm, 30.0 mm, 30.5 mm, 32.5 mm, 33.0 mm, 34.0 mm, 39.5 mm, 40.0 mm, 40.5 mm, 42.5 mm, 43.0 mm, 43.5 mm, 46.0 mm, 47.5 mm, 49.0 mm, 52.0 mm, 55.0 mm, 59.0 mm, 63.5 mm, 68.0 mm
• Bolzenlänge: 5.0 mm, 6.0 mm, 7.0 mm, 8.0 mm, 8.1 mm, 10.0 mm, 12.0 mm, 13.5 mm, 16.0 mm, 16.5 mm, 17.0 mm, 20.0 mm, 20.5 mm, 24.0 mm
• Kopfdurchmesser: 12.0 mm, 16.0 mm, 17.5 mm, 18.0 mm, 18.2 mm, 21.0 mm, 24.0 mm, 25.0 mm, 28.0 mm, 33.0 mm
• Griffverriegelungstyp: Nicht verriegelnd, Verriegelnd

Typische Anwendungen

• Fitnessgeräte
• Medizinische Hilfsgeräte
• Catering-Ausrüstung
• Transportbänder

Charakteristika / Spezifikationen

• Produktgruppe: Indexbolzen - Rastbolzen mit Gewinde/ohne Sperre
• Marke: Essentra Components
• Seriennummern: SR5408, SR6564, SR6565
• Verfügbare Korpusgewindegrößen: M6, M8, M10, M12, M16 und diverse Feingewinde
• Verfügbare Gesamtlängen: 26.5 mm bis 68.0 mm
• Verfügbare Bolzenlängen: 5.0 mm bis 24.0 mm
• Verfügbare Kopfdurchmesser: 12.0 mm bis 33.0 mm
• Endkraft: 7.0 N bis 24.0 N
• Anfangsfederkraft: 1.00 N bis 6.00 N
• Griffverriegelungstyp: Nicht verriegelnd oder Verriegelnd
