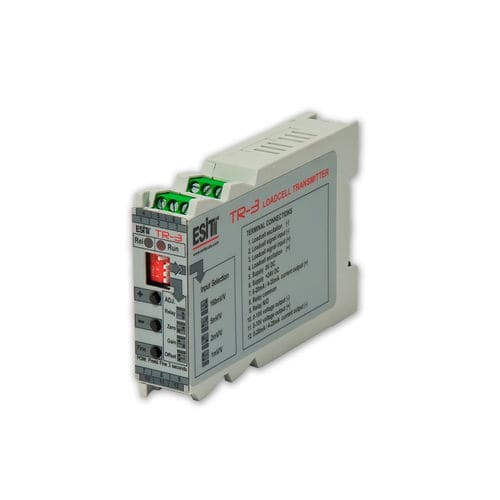

Analog-Signaltransmitter / für Kraftsensoren TR-3

Industrie0-20mA

Esit TR3 ist ein mikroprozessorgesteuerter Messumformer, der die Signale der Wägezellen für den Einsatz in der Industrie verarbeitet. Er wird als Signalwandler für SPS oder ähnliche industrielle Steuergeräte in Wäge-, Dosier-, Füllstands- und Prozesssteuerungsanwendungen eingesetzt. Mit einem vom Benutzer einstellbaren Relaisausgang ist es möglich, autonome Systeme mit einfachen Ein-Aus- und Füll-Leer-Automatisierungen zu steuern. Das Tragschienengehäuse bildet eine Einheit mit anderen Schaltschrankkomponenten und erleichtert die Anschlüsse. Das Gerät, das für industrielle Umgebungen gedacht ist, verfügt über eine dreifache galvanische Isolierung. Dies eliminiert das Risiko von Ausfällen der Wägezellen gegen Leckströme und die Stabilität des Ausgangs wird nicht durch elektrische Geräusche beeinträchtigt. Da alle Einstellungen über Tasten erfolgen, werden die bei den potentiometrischen Elementen auftretenden Drifts beseitigt. Merkmale; Galvanische Drei-Wege-Isolierung Interne Stromversorgung für den Stromausgang macht eine externe Stromversorgung überflüssig Nullpunkteinstellung bis zu 50% des vollen Bereichs Fehleranzeige im Falle einer Überspannung Anzeige des Relaiszustands Optionen; RS232 Erläuterung; Genauigkeit - 0,03 A/D-Wandlung - 24bit Sigma-Delta Wandlungsrate - 50Hz-400Hz Lesefrequenz - 50Hz-400Hz Stromausgang (Lastimpedanz) - 5k ohm Lastzelle Zulässige Anzahl von Lastzellen - 8 adet (350 Ohm) Analoger Eingangsbereich - 1 mV/V - 2 mV/V - 5 mV/V - 160mV/V Erregerspannung - 10V Isolationsspannung - Spannungsversorgung - Wägezelle - 1,5 kV Spannungsversorgung - Ausgangssignal - 1,5 kV Wägezelle - Ausgangssignal - 1,5 kV Umgebungsbedingungen Betriebstemperaturbereich (OIML zugelassen) - 0°C +50°C Lagertemperaturbereich - -20°C +70°C
