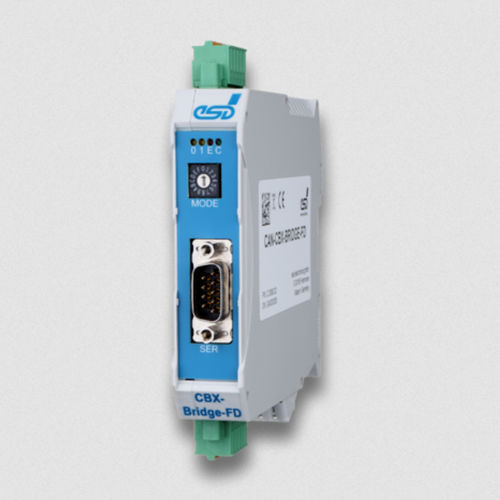

Brücke CAN-CBX-Bridge-FD

Verbindung von CAN- und CAN FD-Netzen • Verbindet zwei CAN FD-Netze mit Datenpufferung • Verbindung von CAN Classic- und CAN FD-Netzen Einfache Handhabung • Einfache Konfiguration über serielle Schnittstelle und generisches Protokoll • Exakt für den gewünschten Verwendungszweck entwickelt • DIN-EN-Tragschienen-Montage möglich Filterung von Daten und galvanische Trennung • Daten können durch variable Maskierung gefiltert werden • Vorkonfigurierte Einstellungen von Baudrate und Rahmenfiltereinstellungen leicht wählbar über Drehschalter • Galvanische Trennung der CAN-Netze zur Reduzierung von Erdschleifen Kundenanpassungen auf Anfrage • Auf Nachfrage auch erhältlich für raue Umgebungen (Vibration, Temperatur, etc.) Individuelle Konfigurationsvoreinstellung möglich Verlinkung von zwei CAN-Netzwerken CAN-CBX-Bridge-FD kann zwei eigenständige CAN-Netze (gemäß ISO 11898-1:2015) miteinander verbinden. Die CAN FD-Schnittstellen sind voll kompatibel mit CAN und können auch in klassischen CAN-Anwendungen verwendet werden. Die Netze können mit unterschiedlichen Bitraten betrieben werden. Das Modul arbeitet mit einem Microcontroller, der die CAN-Daten in seinem lokalen SRAM zwischenspeichert. Programmierung Für Service und Entwicklung ist das Modul mit einer seriellen RS232-Schnittstelle ausgerüstet. Der Anschluss erfolgt über einen DSUB9-Stecker. Das CAN-CBX-Bridge-FD-Modul lässt sich darüber einfach mit Hilfe eines Terminals konfigurieren. Konfiguration im Speicher sicher abgelegt Die konfigurierten Parameter bleiben im nichtflüchtigen Speicher erhalten, auch wenn die Versorgungs Spannung ausfällt.
