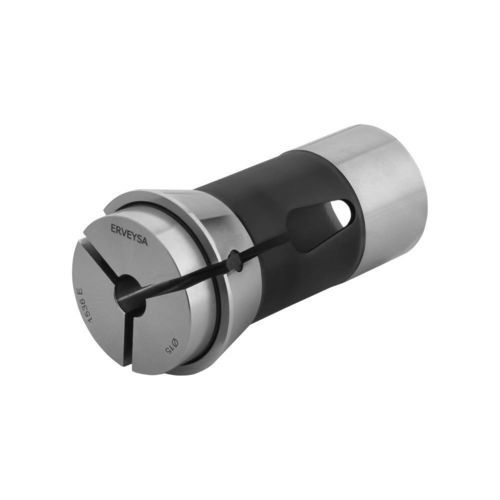

Federzwinge E101 TF8 F8-577

DruckCNC

Kurze Beschreibung
Die Dead-Length-Spannzangen von Erveysa (Typ F) gewährleisten reproduzierbare Spannpositionen und dimensionsstabile Bauteilführung bei CNC- und Automatendrehoperationen. Sie eignen sich für Hochgeschwindigkeitsbearbeitung, bei der präziser Anschlag und konstante Spannkraft erforderlich sind.

Material
Die F-Typ-Spannzangen werden aus Federstahl gefertigt, gehärtet und sind für den Einsatz bis 290 °C ausgelegt.

Anwendungsgebiete

• CNC-Drehmaschinen, Automatendrehmaschinen, Revolver- und Indexmaschinen
• Hochgeschwindigkeits-Serienfertigung für kleine Durchmesser
• Typische Branchen: Medizintechnik, Automobil, Luft- und Raumfahrt

Konstruktionshinweise und Verwendung
Werkstoffwahl und Wärmebehandlung beeinflussen Leistung und Lebensdauer. Hauptspindelspannzangen sind häufig innen genutet für besseren Halt; Gegen- bzw. Unterspindelspannzangen sind oft ohne Nut, um fertig bearbeitete Teile nicht zu beschädigen. Bei sehr kleinen Durchmessern können Hauptspindelspannzangen ebenfalls ohne Nut ausgeführt werden. Bei stark beanspruchten Serien kann Hartmetall innen aufgeschweißt werden (Hinweis: Hartmetall kann bei Stößen beschädigt werden). Innenbeschichtungen sind möglich, um Standzeit und Oberflächengüte zu verbessern.

Revolverspannzangen und F-Code-Zuordnung
Revolver-, Index-, mechanische Automaten- und CNC-Automatspannzangen werden nach verschiedenen Bezeichnungen geführt (z. B. A15, A20, A25, 25 INDEX, A30, 36 TRAUB, A42, A60). Häufige F-Code zu DIN/E-Zuordnungen sind:

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

Swiss Collet
Swiss-Style-Spannzangen bieten präzisen, reproduzierbaren Halt für Hochgeschwindigkeits-Automatendrehoperationen und reduzieren den Verschleiß an Maschinen bei kleinen, hochpräzisen Bauteilen, wie sie in der Medizintechnik, im Automobilbau und in der Luftfahrt benötigt werden.

F-Typ Spannzange
F-Typ-Spannzangen sind bewährte Dead-Length-Lösungen, gefertigt aus gehärteten Werkstoffen für reproduzierbares Spannen. Sie erhöhen die Prozessstabilität, verringern Rüstabweichungen und steigern die Produktivität beim automatischen Drehen.

Technische Tabelle (Auszug)
Code | Ø d [mm] | Ø A [mm] | Ø B [mm] | l [mm] | L [mm] | K [Grad] | F (rund) min–max [mm] | F (quadr.) min–max [mm] | F (sechsk.) min–max [mm]
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2.5-16.5 | 2.0-12.0 | 2.0-14.5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2.5-16.0 | 2.0-11.5 | 2.0-14.0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2.5-16.5 | 2.0-12.0 | 2.0-14.5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2.5-20.0 | 2.0-14.5 | 2.0-17.0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2.5-20.0 | 2.0-14.5 | 2.0-17.5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72.7 | 15 | 2.5-23.0 | 2.0-16.0 | 2.0-20.0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2.5-23.0 | 2.0-16.0 | 2.0-20.0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2.5-25.0 | 2.0-18.0 | 2.0-22.0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2.5-26.0 | 2.0-18.5 | 2.0-22.5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2.5-25.5 | 2.0-18.0 | 2.0-22.5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2.5-29.5 | 2.0-21.0 | 2.0-25.5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2.5-30.5 | 2.0-21.5 | 2.0-25.5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2.5-32.0 | 2.0-22.5 | 2.0-27.0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2.5-32.0 | 2.0-22.5 | 2.0-28.0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2.5-36.0 | 2.0-25.5 | 2.0-31.5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2.5-37.0 | 4.0-26.5 | 4.0-32.0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2.5-42.0 | 4.0-30.0 | 4.0-36.5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2.5-42.0 | 4.0-30.0 | 4.0-36.5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3.0-52.0 | 4.0-37.0 | 4.0-45.0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3.0-60.0 | 5.0-42.5 | 5.0-52.0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60.0-80.0 | 20.0-56.0 | 20.0-69.0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

Weitere Hinweise
Beispiele für gebräuchliche Bezeichnungen: F25, F32, F37, F48, F66, 173E, 1536E, 177E, 185E, 190E, 193E, 171E, 163E, 161E, 145E; TF25, TF32, TF37, TF42, TF48, TF66.

Charakteristika / Spezifikationen

• Hersteller: Erveysa
• Produktfamilie: Dead-Length / F-Typ Spannzangen
• Material: Federstahl (gehärtet)
• Max. Temperaturbeständigkeit: bis 290 °C
• Anwendungen: CNC, Automatendrehen, Revolver- und Indexmaschinen, Serienfertigung
• Optionen: Hartmetalleinsatzaufschweißung, Innenbeschichtungen
• Varianten: Rund-, Quadrat- und Sechskant-Spannbereiche wie aufgeführt
