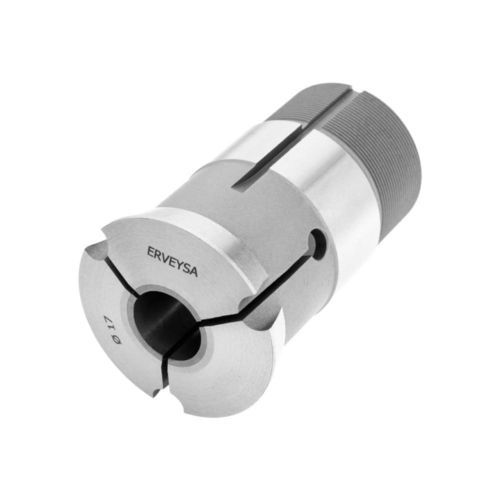

Glatte Führungsbuchse E series

mit zusätzlicher Führung

Produktübersicht
Die Hartmetall-Führungsbuchsen von Erveysa sorgen für präzise Führung von Werkstücken während des Zerspanungsprozesses und ermöglichen wiederholbare Genauigkeit über verschiedene Durchmesser und Einsatzbereiche.

Details
Hartmetall-Führungsbuchsen sind Präzisionsbauteile zur Führung empfindlicher oder fertig bearbeiteter Flächen während der Bearbeitung. Mit Hartmetallspitzen bzw. -einsätzen ausgestattet, bieten Erveysa-Führungsbuchsen hohe Verschleißfestigkeit und stabile Führung. Varianten mit verlängerter Führungslänge sind für spezielle Prozessanforderungen erhältlich.

Einsatz
Als Werkstückführungen in industriellen Anlagen und CNC-Maschinen eingesetzt, lassen sich diese Führungsbuchsen manuell über die Einstellmutter dem Führungsdurchmesser anpassen. Standardausführungen enthalten einen Hartmetalleinsatz zur erhöhten Verschleißfestigkeit; Ausführungen mit verlängerter Länge sind für spezielle Vorrichtungen und tiefere Führungen verfügbar.

Specifications (Tabelle)
Code | Ø d [mm] | Ø A [mm] | L [mm] | K [Grad] | G | F min. – max. [mm]
E9-01 | 9 | 12.5 | 44 | 16 | M8x0.75 | 0.8-4.5 / 1.0-3.0 / 1.0-4.0
E11-01 | 11 | 14.5 | 53 | 16 | M10x0.8 | 1.0-7.0 / 1.0-4.0 / 1.0-5.0
E16-01 | 16 | 20.5 | 59 | 16 | M14x1.0 | 1.0-10.5 / 3.0-7.0 / 3.0-9.0
E18-01 | 18 | 22 | 60 | 30 | M16x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E18-02 | 18 | 22 | 60 | 30 | M18x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E21-01 | 21 | 24 | 57.5 | 12 | M18x1 | 3.0-13.0 / 3.0-9.0 / 4.0-11.0
E22-01 | 22 | 29 | 68 | 16 | M19x1 | 2.0-14.5 / 3.0-10.0 / 4.0-12.5
E22-02 | 22 | 29 | 68 | 16 | M22x1 | 3.0-16.5 / 3.0-11.5 / 4.0-14.0
E24-01 | 24 | 29.5 | 61 | 30 | M24x1 | 2.0-17.0 / 3.0-12.0 / 4.0-14.5
E26-01 | 26 | 29 | 77 | 16 | M25x1 | 2.0-19.0 / 3.0-13.0 / 4.0-16.0
E28-01 | 28 | 34 | 82 | 16 | M25x1 | 3.0-20.0 / 3.0-14.0 / 3.0-17.0
E28-02 | 28 | 38 | 81 | 30 | M25x1 | 3.0-20.0 / 3.0-14.0 / 4.0-17.0
E30-01 | 30 | 35 | 59 | 16 | M30x1 | 3.0-23.0 / 3.0-16.0 / 3.0-19.0
E34-01 | 34 | 41 | 87.5 | 10 | M34x1 | 3.0-26.0 / 3.0-18.0 / 4.0-22.5
E42-01 | 42 | 49 | 82 | 16 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E42-02 | 42 | 48 | 82 | 20 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E44-01 | 44 | 51 | 82 | 16 | M42x1 | 10.0-35.0 / 10.0-23.0 / 10.0-28.0
E48-01 | 48 | 54 | 82 | 16 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E46-01 | 46 | 53 | 82 | 16 | M45x1 | 10.0-38.0 / 10.0-26.0 / 10.0-32.0
E48-02 | 48 | 54 | 81 | 10 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E48-03 | 48 | 56 | 81 | 30 | M48x1.25 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0

Verfügbare Ausführungen / Typen (Auszug)

• T221 Guide Bush
• I354 Guide Bush
• F391 Guide Bush
• F605 Guide Bush
• TD26 Guide Bush
• T223 Guide Bush
• I357 Guide Bush
• T227 Guide Bush
• T229 Guide Bush
• TD32 Guide Bush
• FST38 Guide Bush
• FSL38 Guide Bush
• T249 Guide Bush
• B236 Guide Bush
• R21/03 Guide Bush
• R24/03 Guide Bush
• R26/02 Guide Bush
• R28/04 Guide Bush
• R28/05 Guide Bush
• R34/02 Guide Bush
• R42/01 Guide Bush
• R42/04 Guide Bush
• R48/04 Guide Bush
• R48/02 Guide Bush
• R48/06 Guide Bush
• B301 Guide Bush
• R50/02 Guide Bush
• R52/01 Guide Bush
• R52/02 Guide Bush
• R10/03 Guide Bush
• R11/02 Guide Bush

Caractéristiques / spezifikationen

• Hartmetalleinsatz an der Führungsstelle für hohe Verschleißfestigkeit und lange Lebensdauer.
• Manuelle Anpassung des Führungsdurchmessers über Einstellmutter.
• Optionen mit verlängerter Führungslänge für spezielle Anwendungen.
• Geeignet als Werkstückführung in industriellen Anlagen und CNC-Maschinen.
• Breite Typen- und Größenpalette (siehe Tabelle und Typenliste).
• Konstruktionsmerkmale: verschiedene Außendurchmesser, Führungsdurchmesser und Gewindegrößen gemäß Tabelle.
