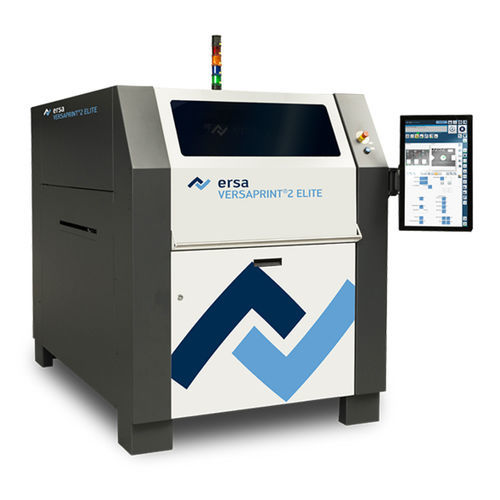

Automatische Siebdruckmaschine VERSAPRINT 2 ELITE

LötpastenSMTpneumatisch

Besonders geeignet für hohen Inspektionsbedarf Das Modell 2 ELITE ist mit schneller 2D-LIST-Kamera der perfekte Drucker für Linienfertigungen, die keine 100%-Inspektion benötigen. Etwa weil bereits ein SPI-System in der Linie integriert ist. Überzeugt auf ganzer Linie durch einfache Bedienung, mit allen Optionen der VERSAPRINT 2 Reihe auf- bzw. nachrüstbar. Substratgröße (X x Y): mind. 50 x 50 mm, max. 680 x 500 mm (Inspektionsbereich 550 x 500 mm) - Druckkopf: zwei voneinander unabhängige Rakelköpfe mit kontinuierlicher Rakelkraftregelung, Rakeltiefenanschlag und Pendelbegrenzung - Zykluszeit: 10 s + Druck Optionaler Schablonenreiniger: 680 x 500 mm - Rakelkraft: 0-230 N - Zeit zum Einrichten: unter 10 min Substratdicke: 0,5-6 mm - Kamera: 3D-Zeilenkamera zur Ausrichtung und Inspektion von Substrat und Schablone - Produktwechsel: unter 2 min Bauteilfreiraum: bis zu 35 mm - Wiederholgenauigkeit: +/-12,5 µm @ 6 Sigma - Grafische Bedienoberfläche: Touchscreen Schablonengröße: mind. 450 x 450 mm, max. 737 x 737 mm ohne Werkzeug einstellbar - Druckgenauigkeit: +/-25 µm @ 6 Sigma bewährte pneumatische Rakelklemmung und verstellbare Schablonenauflage Bewährte Overtop-Klemmung Schablonenunterseitenreiniger und Flächenkamera
