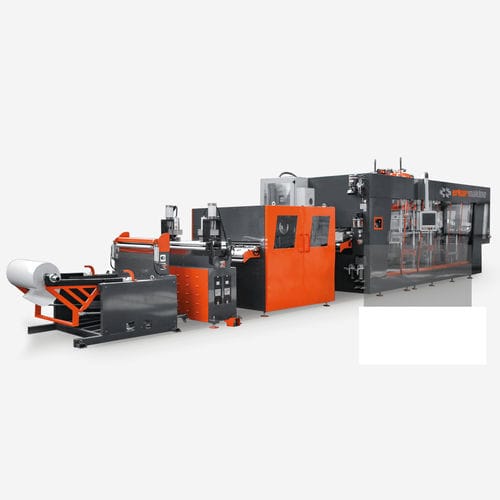

Rollen-Thermoformmaschine ER 100-4

für Plattenfür Verpackungautomatisch

FUNKTION - - Formen-Stanzen-Schneiden-Stapeln Max. Formgröße - - 1020 x 720 mm Formwerkzeughöhe - oben - 150 - 240 mm (mit Adapter) 360 - 450 mm (ohne Adapter) - Untere - 150 - 240 mm Höhe der Schneidform - Obere - 40 - 190 mm - Untere - 190 mm fest Stanzform Höhe - Obere - 175 - 325 mm - Untere - 260 mm fest. Blechdicke - - 0,1-2 mm Max. Bogenabwickelrolle - - 1300 mm Max. Maximales Gewicht der Blechrolle - - 1500 kg Max. Produkthöhe - - Positiv 150 mm / Negativ 150 mm Max. Trockenzyklen - - 75 Zyklen/Min. Laufende Leistung - - 100-130 kW Installierte Gesamtleistung - - 260-270 KVa/315-325 KVa - Schaumstoff Unterdruck - - 200 m3/min. Erforderlicher Kompressor - - 5 m3/min. Erforderliche Kältemaschine - - 40.000 Kcal/h. Betriebsdruck - - 6-8 bar Formende Schließkraft - - 90.000 daN Schnitt-Schließkraft - - 90.000 daN Stanz-Schließkraft - - 90.000 daN Steigungsgenauigkeit - - 0,15 mm Schmierungssystem - - Automatische Maschinen- und Kettenschmierung Maximale Stapelhöhe (Kehrmaschine) - - 500 mm Maximale Stapelhöhe (Roboter) - - 500 mm Ungefähres Maschinengewicht (Tonne) - - 3 Stationen - 24 t. / 4 Stationen - 31 t.
