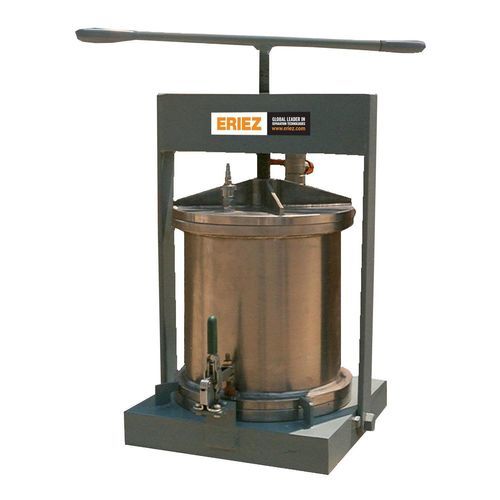

Manuell betätigte Filterpresse MACSALAB Filter Press

für Schlammfür Laborzur Abwasserbehandlung

Übersicht
MACSALAB Filterpressen werden in Bergbau- und metallurgischen Laboren häufig zur Entwässerung von Aufschlämmungen und zur Trennung von Feststoffen und Flüssigkeiten eingesetzt. Im Betrieb wird die Probe in das Gefäß gegeben, der Deckel verriegelt und Druckluft mit etwa 600 kPa angelegt.

Konstruktion
Die Filterpressen bestehen aus einer gefertigten Grundplatte aus Baustahl und einer schwenkbaren Gabelklemme mit einem Gefäß aus Edelstahl Werkstoff 304 als Standard. Gefäße aus Werkstoff 316 sind auf Sonderbestellung erhältlich. Ein Schnellkupplungs-Luftanschluss und ein Befüll-/Druckablassventil werden serienmäßig geliefert. Die Flüssigkeit läuft durch eine Ablaufdüse an der Basis des Gefäßes ab, während die Feststoffe im Inneren verbleiben.

Varianten

• Ständer für einzelne oder mehrere Filterpressen, mit oder ohne Rohrleitung.
• Schwenkständer mit Schneckengetriebe für einfaches Entleeren.
• Rückkippbare Schwenkständer (nur für kleinere Größen).

Verfügbare Größen und Kapazitäten
80 mm ∅ x 200 mm — 1,0 L
100 mm ∅ x 310 mm — 2,4 L
150 mm ∅ x 310 mm — 5,5 L
200 mm ∅ x 310 mm — 9,7 L
250 mm ∅ x 310 mm — 15,2 L
300 mm ∅ x 310 mm — 21,9 L

Produkttabelle
Filter Press 100mm DIA x 310mm S/S - L02.001 - 2,4 Liter MACSALAB Edelstahl Werkstoff 304 Filterpresse komplett mit Kugelhahn für Wasch- und Entlüftungszwecke, Schnellkupplung, nicht rückschlagend, für Druckluft und Grundplatte aus Baustahl mit Schwenkgabelklemme. Tuch inklusive. Betriebsdruck 6,9 Bar (100 psi).
Filter Press 150mm DIA x 310mm S/S - L02.002 - 5,5 Liter MACSALAB Edelstahl Werkstoff 304 Filterpresse komplett mit Kugelhahn für Wasch- und Entlüftungszwecke, Schnellkupplung, nicht rückschlagend, für Druckluft und Grundplatte aus Baustahl mit Schwenkgabelklemme. Tuch inklusive. Betriebsdruck 6,9 Bar (100 psi).
Filter Press 200mm DIA x 310mm S/S - L02.003 - 9,7 Liter MACSALAB Edelstahl Werkstoff 304 Filterpresse komplett mit Kugelhahn für Wasch- und Entlüftungszwecke, Schnellkupplung, nicht rückschlagend, für Druckluft und Grundplatte aus Baustahl mit Schwenkgabelklemme. Tuch inklusive. Betriebsdruck 6,9 Bar (100 psi).
Filter Press 250mm DIA x 310mm S/S - L02.004 - 15,2 Liter MACSALAB Edelstahl Werkstoff 304 Filterpresse komplett mit Kugelhahn für Wasch- und Entlüftungszwecke, Schnellkupplung, nicht rückschlagend, für Druckluft und Grundplatte aus Baustahl mit Schwenkgabelklemme. Tuch inklusive. Betriebsdruck 6,9 Bar (100 psi).
Filter Press 300mm DIA x 310mm S/S - L02.005 - 21,9 Liter MACSALAB Edelstahl Werkstoff 304 Filterpresse komplett mit Kugelhahn für Wasch- und Entlüftungszwecke, Schnellkupplung, nicht rückschlagend, für Druckluft und Grundplatte aus Baustahl mit Schwenkgabelklemme. Tuch inklusive. Betriebsdruck 6,9 Bar (100 psi).
Filter Press 80mm DIA x 200mm S/S - L02.006 - 1,0 Liter MACSALAB Edelstahl Werkstoff 304 Filterpresse komplett mit Kugelhahn für Wasch- und Entlüftungszwecke, Schnellkupplung, nicht rückschlagend, für Druckluft und Grundplatte aus Baustahl mit Schwenkgabelklemme. Tuch inklusive. Betriebsdruck 6,9 Bar (100 psi).

Technische Daten

• Standardgefäßmaterial: Edelstahl Werkstoff 304.
• Optionales Gefäßmaterial: Edelstahl Werkstoff 316 (Sonderbestellung).
• Gehäuse/Grundplatte aus gefertigten Baustahl und schwenkbare Gabelklemme.
• Schnellkupplung für Luft serienmäßig.
• Befüll-/Druckablassventil im Lieferumfang enthalten.
• Kugelhahn für Wasch- und Entlüftungszwecke enthalten (modellabhängig).
• Rückschlagfreier Druckluftanschluss serienmäßig.
• Tuch ist bei jeder Presse enthalten.
• Flüssigkeitsaustrag über Düse in der Basis; Feststoffe verbleiben im Gefäß.
• Auf den Modellen angegebener Betriebsdruck: 6,9 Bar (100 psi); Betriebs-Druckluftreferenz ca. 600 kPa.
• Verfügbare Größen/Kapazitäten: 80 mm ∅ x 200 mm (1,0 L); 100 mm ∅ x 310 mm (2,4 L); 150 mm ∅ x 310 mm (5,5 L); 200 mm ∅ x 310 mm (9,7 L); 250 mm ∅ x 310 mm (15,2 L); 300 mm ∅ x 310 mm (21,9 L).
