2-Winkel-Glanzmessgerät GLOSSMASTER ONLINE 507

Onlinemit Datenübertragung

Produktbeschreibung
Eine gleichbleibende Oberflächenqualität bei der Herstellung und Weiterverarbeitung von oberflächenbehandelten Materialien (Papier, Kunststoffe, Metall- oder Holzoberflächen) ist unerlässlich. Glanzschwankungen können durch Fertigungsfehler, Lieferantenwechsel oder Materialschwankungen entstehen und führen häufig zu Reklamationen oder Ausschuss. Der GLOSSMASTER ONLINE 507 ermöglicht eine objektive, inline Glanzbewertung zur frühzeitigen Erkennung von Abweichungen und zur Sicherstellung einer einheitlichen Oberfläche.

Anwendungsbeispiel – Hersteller von Laminat-Parkett
Anlage

• GLOSSMASTER ONLINE 507-60° (Standardausführung), bestehend aus:
  • 60°-Messkopf, Messabstand 10 mm, inkl. Sensor zur Probenerkennung
• Montageadapter
• Versorgungs- und Anzeigeeinheit mit HMI-Touchpanel
• Sollwertvorgabe für Min./Max.-Glanzwerte sowie Mittelwertanzeige
• Warnlampe bei Grenzwertüberschreitung
• Verzögerung 0–3 s zur Vermeidung von Fehlalarmen bei kleinen Störungen

Anwendung
Der Messkopf GLOSSMASTER 507-60° ONLINE wird in der Produktionslinie unmittelbar nach der UV-Trocknungsanlage installiert. Die Glanzmessung steuert die aufgetragene Beschichtungsmenge; Überschreitet der Glanzwert die Vorgabe, wird eine externe Alarmanlage aktiviert. Die ONLINE-Glanzmessung ist die letzte Kontrolle vor Verpackung und Palettierung.

Nutzen der Anlage

• Kontinuierliche Inline-Messung erspart Probenentnahme und Laborprüfungen.
• Kosteneinsparungen durch Vermeidung fehlerhafter Chargen, Materialverluste und Nacharbeiten.

Anwendungsbeispiel – Verzinkerei
Anlage

• GLOSSMASTER ONLINE 507-60° (Standardausführung), bestehend aus:
  • 60°-Messkopf, Messabstand 10 mm, inkl. Sensor zur Probenerkennung
• Versorgungs- und Anzeigeeinheit mit HMI-Touchpanel
• Abstandshalter zur Einhaltung des Messabstandes
• Analogausgang (optional)

Anwendung
In der Verzinkerei überwacht der GLOSSMASTER das Ergebnis des Beizprozesses an Zinkblechen (z. B. für Dachrinnen) und ermöglicht die Einstellung der Beizzeit. Eine ONLINE-Farbmessung kann in derselben Sequenz durchgeführt werden, um Zusammensetzung und Konzentration des Beizbades zu überwachen.

Nutzen der Anlage

• Steuerung des Beizvorgangs anhand von Glanz- und Normfarbwerten.
• Vermeidet aufwendige Einzelmessungen durch kontinuierliche Inline-Kontrolle.
• Spart Material- und Nacharbeitskosten und verhindert Ausschuss durch frühzeitige Fehlererkennung.

Besonderheiten der ONLINE-Glanzmessung

• Berührungslose, kontinuierliche Glanzmessung während Produktion, Beschichtung oder Veredelung zur In-Prozess-Qualitätskontrolle
• Automatische Kalibrierung als Option verfügbar
• Alarmauslösung bei Über- oder Unterschreitung vorgegebener Toleranzen
• Mögliche Messgeometrien: 20° oder 60°

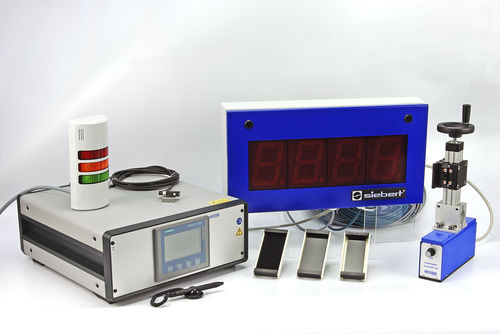

Lieferumfang

• GLOSSMASTER ONLINE 507-60° (Standardausführung)
• LED 5000 K
• Versorgungs- und Anzeigeeinheit mit HMI-Touchpanel

Normen

• EN ISO 2813
• DIN 67 530
• ISO 7668
• ASTM D 523

Technische Spezifikationen

• Modell: GLOSSMASTER ONLINE 507
• Bestellnummer: 01990131
• Messgeometrien: 20° und 60° (Wahl; zwei optionale Winkel, separat oder kombiniert)
• Messkopf: 60° (Standardversion), Messabstand 10 mm
• Sensor: inkl. zur Probenerkennung
• Montageadapter: inklusive
• Versorgungs- und Anzeigeeinheit: mit HMI-Touchpanel
• Sollwertvorgabe: Min./Max.-Werte und Mittelwertanzeige
• Alarm: Warnlampe bei Grenzwertüberschreitung
• Alarmauslöseverzögerung: einstellbar 0–3 s
• Automatische Kalibrierung: optional
• Ausgänge: optionaler Analogausgang zur Anbindung an Anlagensteuerung
• LED-Lichtquelle: 5000 K (inklusive)
• Einsatzzweck: ONLINE berührungslose, kontinuierliche Glanzmessung in Produktionslinien (z. B. nach UV-Trocknung, Beizprozessen)
• Anwendbare Normen: EN ISO 2813; DIN 67 530; ISO 7668; ASTM D 523
