Die Lichtechtheitsprüfgeräte

• SOLARBOX 522/1500 und 522/1500e
• SOLARBOX 522/3000 und 522/3000e

sind moderne Belichtungs- und Bewitterungsgeräte, mit denen sich wirklichkeitsnahe Bedingungen, ähnlich der natürlichen Freibewitterung, erzeugen lassen.
Auf dem Weg der Produktentwicklung im Labor zum Enderzeugnis ist die Freibewitterung ein entscheidender Schritt. Hohe Sonneneinstrahlung und extremes Treibhausklima strapazieren Beschichtungen in erheblichem Maße.
Die künstliche Belichtung im Labor liefert schnelle, reproduzierbare Resultate, ist beliebig oft wiederholbar und vollkommen wetter- und jahreszeitenunabhängig durchzuführen.
Im Vergleich zu den Geräten 522/1500 und 522/3000 bieten die Versionen 522/1500e und 522/3000e modernste Mikroprozessor-Elektronik, Messsensorik und Regeltechnik. Außerdem sind diese Geräte für den Anschluß einer programmierbaren Flutungsanlage geeignet.


Einsatzmöglichkeiten
In der SOLARBOX können die Auswirkungen photochemischer Prozesse auf feste, flüssige und pastöse Medien unter den Bedingungen der Globalstrahlung systematisch untersucht werden. Die Geräte können z. B. eingesetzt werden zur: - Bestimmung der Lichtbeständigkeit von Lacken, Bindemitteln, Pigmenten und Kunststoffen sowie von Kosmetika, Pharmazeutika und vielen anderen Produkten - Prüfung auf Farbbeständigkeit - Prüfung auf Beständigkeit der mechanisch-technologischen Eigenschaften von Kunststoffen - Prüfung der Glanz- und der Kreidungsbeständigkeit von Lacken - Alterungsprüfung durch Belichtung und zyklische Wasserbenetzung durch die Flutungsanlage.


Ausführung und Funktion
Die Belichtung der waagerecht liegenden Proben erfolgt von oben mit einer Xenon-Hochdrucklampe. Über ein Filtersystem lässt sich die spektrale Lichtverteilung des natürlichen Sonnenspektrums von 300 bis 800 nm gezielt variieren. Die auf die Proben einwirkende Bestrahlungsstärke beträgt etwa 1000 W/m². Eine wesentliche Besonderheit der SOLARBOX besteht in der Möglichkeit, den UV-Anteil des Anregungslichtes durch einen Austausch der Filter den jeweiligen Testproben anzupassen. Dabei wird auch die Wellenlänge variiert, bei der die Strahlung einsetzt. Wahlweise können folgende Filter eingesetzt werden: Begrenzung des UV-Anteils auf . Simulation direkter Sonneneinstrahlung (entspr. Außenlagerung) . Simulation durch Fensterglas gefilterter Sonnenstrahlen (entspr. Innenlagerung). Optional können, wegen der hohen Abstrahlung von Infrarotanteilen, Filter mit IR-reflektierender Beschichtung eingesetzt werden, um ein zu starkes Aufheizen der bestrahlten Objekte zu vermeiden. Ein Ventilator sorgt für konstante thermische Verhältnisse im Prüfraum. Bei den Modellen 522/1500 bzw. 522/3000 kann die Belichtungsdauer mit einer integrierten Zeitschaltuhr (bis max. 999 h) vorgewählt werden. Ein Betriebsstundenzähler (bis max. 9999 h) erleichtert die Zeitkontrolle bei längeren Tests und gewährleistet darüber hinaus die kontinuierliche Überwachung des Lampenalters (die Lebensdauer beträgt ca. 1500 h).


Die beiden Modelle 522/1500 und 522/3000 bieten folgende Ausstattung:

• Zeitschaltuhr und Betriebsstundenzähler zur exakten Erfassung des Prüfablaufs
• Luftgekühlte Xenon-Lampe
• Regelung der Bestrahlungsstärke über einen Drehknopf
• Kontrollsystem für eine konstante Bestrahlungsstärke
• Spezialfilter aus Kalknatronglas, extra lange Haltbarkeit, zur Belastungssimulation von Außenlagerung (entspricht direkter Sonneneinstrahlung).

Darüber hinaus eröffnen sich bei den Modellen SOLARBOX 522/1500e und 522/3000e mit modernster Mikroprozessor-Elektronik dem Anwender vielfältige Möglichkeiten zum Messen, Regeln und Steuern der Prüfprozesse:

• Programmierung des Programmablaufs, z. B. der Prüfdauer
• Vierzeiliges Anzeigefeld für Prüfparameter- und Programmanzeige
• Messung und Regelung der Beleuchtungsstärke und Schwarztafeltemperatur
• Optional: Messung und Anzeige der Prüfraumtemperatur sowie der relativen Luftfeuchtigkeit im Prüfraum
• Freie Programmierung von max. 15 Prüfprogrammen
• Datenabfrage über RS-232C-Schnittstelle
• Optional: Datenerfassungs-Software XEN 32 Report für den Datentransfer zum PC, auch als erweiterte Version XEN 32 Rep. Cal. mit Kalibrierfunktion für die Solarbox erhältlich
• Anschluss einer programmierbaren Flutungsanlage, wahlweise auch mit Wassertemperierung.

Die Lichtechtheitsprüfgeräte

• SOLARBOX 522/1500e RH
• SOLARBOX 522/3000e RH

sind erweiterte Ausführungen der Modelle 522/1500e und 522/3000e und ermöglichen zusätzlich die Vorwahl/Regelung der Luftfeuchtigkeit in der Prüfkammer während der Prüfung.


Ausführung und Funktion

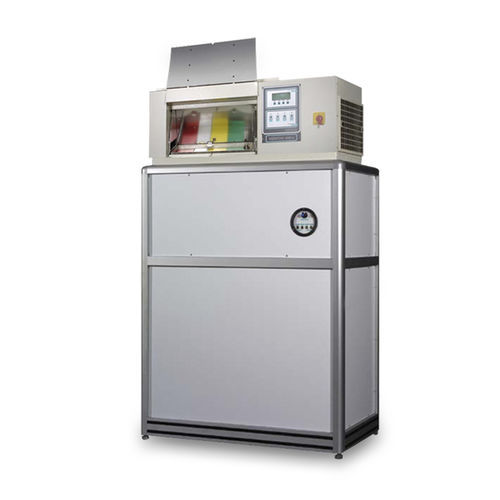

Die SOLARBOX e RH steht auf einem stabilen Unterbau, in dessen unterem Bereich sich zwei Wassertanks befinden. Der größere dient als Vorratstank für den Luftbefeuchter, der kleinere als Vorratstank für die optional erhältliche Flutungseinrichtung. Die Kapazitäten der Vorratstanks stellen eine mehrwöchige kontinuierliche Funktion des Prüfvorganges sicher. Auf niedrige Wasserstände wird durch blinkende Signallampen auf der zusätzlichen Anzeigetafel hingewiesen. Die Prüflingstemperatur ist von der Luft-Durchgangsgeschwindigkeit in der Prüfkammer abhängig. Das Schwarztafelthermometer-Temperaturkontrollsystem regelt über die Lüftergeschwindigkeit zuverlässig die Luft-Durchgangsgeschwindigkeit. Dadurch ergibt sich eine hohe Genauigkeit in der Temperatureinstellung auf dem Höhenniveau des Schwarztafelthermometers.
Die relative Luftfeuchtigkeit wird an der zusätzlichen Anzeigetafel eingestellt und auf dem Schaltfeld der SOLARBOX angezeigt. Der Ultraschall-Luftbefeuchter wird proportional gesteuert, wodurch die programmierten Testbedingungen erreicht und beibehalten werden. Im vollständig geschlossenen Schaltmodus erreicht die relative Luftfeuchtigkeit einen extrem hohen Bereich, wobei der Wasserverbrauch nur geringfügig ist und sich die Prüfkammertemperatur im mittleren Bereich befindet. Im Teilumluftmodus sind weiterhin Prüfkammertemperaturen im niedrigen Bereich möglich.


Leistungsmerkmale

• Breitbandsensor (300 - 400 nm) zur Kontrolle/Steuerung der Bestrahlungsintensität (stellt eine konstante Bestrahlungsintensität während der gesamten Lebensdauer der Lampe sicher)
• Überwachte/gesteuerte und angezeigte Bestrahlungsintensität bis zu 1000 W/m² (300 - 800 nm)
• Überwachte/gesteuerte Prüfkammertemperatur auf Höhenniveau der Probenwanne mittels eines Schwarztafelthermometers
• Überwachte/gesteuerte relative Luftfeuchtigkeit (der UltraschallLuftbefeuchter stellt eine zuverlässige Funktion über einen langen Zeitraum sicher)
• Flutungsanlage für durchgehende periodische Probenüberflutung während des gesamten programmierten Testablaufes
• Mikroprozessorsteuerung mit 4-zeiligem LC-Display (bedienfreundliches und leicht verständliches Betriebssystem, 15 unterschiedliche, frei programmierbare Testbedingungen)
• Durch einfache Verbindung mit einem PC (über serielle RS-232CSchnittstelle) kann zu jedem durchgeführten Test ein kompletter Prüfbericht ausgedruckt werden
• Ein kompletter Umfang von vormontierbaren UV-Filtern ermöglicht die Erzeugung folgender Lichtbedingungen: a) Direkte Bestrahlung durch Sonnenlicht (entspr. Außenlagerung) b) Bestrahlung mit Sonnenlicht durch Fensterglas (entspr. Innenlagerung).

UV-Filter mit IR- Beschichtung reduzieren die Infrarotstrahlung auf die Proben und somit die Testtemperaturen.
