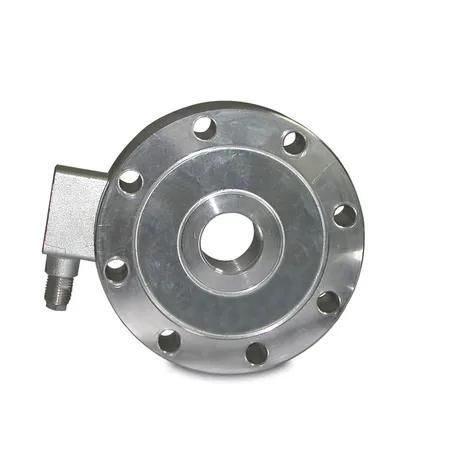

Wägezelle / Zug- und Druckkraft Model 922

RingDehnungsmessstreifen2 mV/V

Produktbeschreibung
Die elektrischen Kraftaufnehmer aus dem Hause ERICHSEN spiegeln den neuesten Stand der Sensortechnologie wider und sind gleichzeitig einfach in der Handhabung sowie an unterschiedliche Anforderungen anpassbar. Das Messverfahren basiert auf der Dehnung hochwertiger DMS (Folien-Dehnungsmessstreifen).

Anwendung
Diese Kraftaufnehmer eignen sich für universelle Anwendungen, bei denen Zug- und Druckkräfte hochpräzise gemessen werden müssen, z. B. in der Materialprüfung (ERICHSEN Prüfmaschinen Serie UNIMAT® und UNIMAT® + UNICONTROL®), in Referenzmesseinrichtungen sowie in Forschung und Entwicklung. Auch für industrielle Einsätze in der Automatisierung, der Überwachung von Einpressprozessen und der Fügetechnik sind sie geeignet. Ein umfangreiches Zubehörprogramm ist verfügbar. Der Anschluss an die Anzeige- und Messgeräte 975 AP, 980 AP und das PHYSIMETER 906 MC ist mittels Adapterstecker möglich.

Normen

• ISO 376

Charakteristika / Technische Spezifikationen

• Kennwert (Ausgang): 2 mV/V
• Sensorwerkstoff: Spezialstahl
• Messgröße: Kraft (Zug/Druck)
• Schutzklasse: IP 67
• Brückenwiderstand: 700 Ω
• Messprinzip: DMS (Folien-Dehnungsmessstreifen)
• Isolationswiderstand: > 5 GΩ
• Referenztemperatur: 21 °C
• Nenntemperaturbereich: -10 °C bis +50 °C
• Lagertemperaturbereich: -50 °C bis +80 °C
• Nennbereich der Speisespannung: 5 - 10 V
• Bruchkraft bezogen auf Nennkraft: > 200 %
• Genauigkeit (gem. ISO 376 und EN 10002-3): Klasse 1
• Max. zulässige dynamische Belastung (DIN 50100): < 70 % der Nennkraft
• Lieferumfang beinhaltet Kabel mit offenen Enden, Länge ca. 5 m
