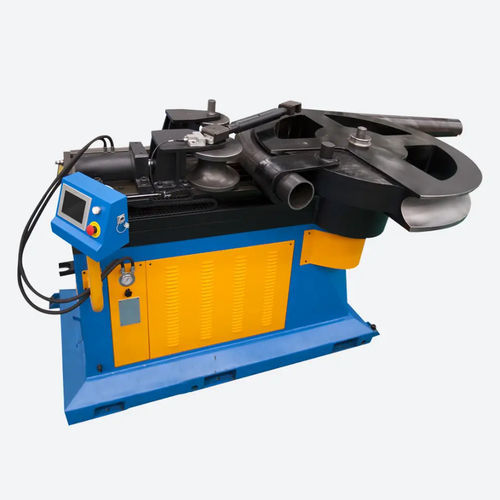

Elektrohydraulische Biegemaschine TB180

Rohrmit NC-Unterstützungdigital gesteuert

Übersicht
Die TB180 ist eine Rohrbiegemaschine mit Rotationszug, ausgestattet mit der Steuerung TCPlus, entwickelt für präzise Biegearbeiten, Dauerbetrieb und einfache Bedienung.

MERKMALE

• Ausgestattet mit Steuerung TCPlus
• 7″ Farb-Touchscreen
• Neue Symbole für verbesserte Bedienbarkeit
• Erweiterte OFFSET-Funktion
• Sofortiger Sprachwechsel
• Automatische Abstimmung der Hauptkomponenten der Maschine
• Schnellumschaltung zwischen mm und Zoll
• Biegegeschwindigkeit für jeden einzelnen Biegevorgang programmierbar
• Möglichkeit, unbegrenzte Programme über USB hinzuzufügen
• Optionaler 2-Achsen-Positionierer
• Jedes Programm kann bis zu 30 Biegungen enthalten
• Möglichkeit, nach rechts oder nach links zu biegen

Steuersystem (TC PLUS)

• Intuitive und vereinfachte Symbolik
• 4,3″ Display (TC Plus Baseline)
• Programmierung des Biegewinkels
• Einstellung der Biegegeschwindigkeit
• Einfügung eines Kompensationswerts für Rückfederung
• Jedes Programm kann bis zu 30 Biegungen enthalten
• Steuerung im manuellen oder programmierbaren Modus
• Kann nach rechts oder nach links biegen
• Werkzeugdatenbank je nach verwendetem Programm
• Sofortiger Sprachwechsel
• Automatische Abstimmung der Hauptkomponenten (nur bei 7″)
• Schnellumschaltung zwischen mm und Zoll
• Ready for Industry 4.0 (optional)
• LAN / Wi‑Fi Verbindung (optional)

Produkteigenschaften
Mindestaußendurchmesser: ⌀ 10 mm
Maximale Biegekapazität: ⌀ 150 x 7.1 mm
Steuersystem: TC Plus
Mindestbiegeradius: 100 mm
Maximaler Biegeradius: 800 mm

Technische Daten

• Biege-Modul: 20 cm³
• Mindestaußendurchmesser: 10 mm
• Maximaler Außendurchmesser: 60 mm
• Maximaler Biegeradius (CLR): 800 mm
• Minimaler Biegeradius (CLR): 100 mm
• Maximaler Biegewinkel: 210°
• Installierte Leistung: 15 kW
• Biegeschwindigkeit: 1 rpm
• Maße (L x B x H): 1000 x 1475 x 1900 mm
• Gewicht: 2700 kg
