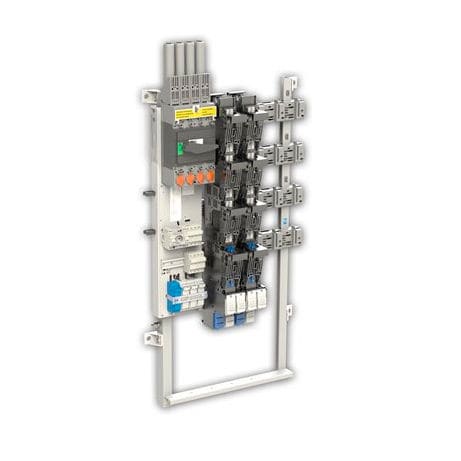

Voll ausgestatteter Verteilertafel NX1016878

Verteilerschalttafel TIPI 4-500-Schalttafel Die Verteilerschalttafeln LV IP2X TIPI 4-500 dienen dem Schutz und der Verteilung des NS-Verteilernetzes in MS/NS-Umspannwerken, direkt hinter dem 250 kVA Transformator. Die Verteilerschalttafeln LV IP2X TIPI 4-500 umfassen einen tetrapolaren NS-Lasttrennschalter mit sicherer Unterbrechung, einen Kurzschlussschalter für die vorgelagerte Verbindung, eine IP2X-Sammelschiene mit Ersatzversorgungssteckdosen, bis zu 4 Abgänge + 1 vorübergehender Abgang und einen Schutz des internen Stromkreises der Station sowie einen Hauptstromunterbrecher für die öffentliche Beleuchtung (ACG). Ensto Novexia SAS - Die Schutzart IP2X sorgt für einen sicheren Betrieb und macht Zubehör für die freien Abgangsstellen überflüssig. Wenn der Schalter geöffnet ist, wird eine elektrische Verbindung zwischen dem Nullleiter des Transformators und der Erde hergestellt Vollflachsicherungen Größe T2 HN Typ 125 A bis 400 A Setzen Sie sich mit uns in Verbindung, um Ihren Bedarf zu definieren (Anzahl der Abgänge, Option, Verpackung für den Versand usw.) Nennspannung (Ur): - 0,44 kV Bemessungsstrom: - 500 A Bemessungs-Netzfrequenz-Stehspannung (50 Hz - 1min): - 10 kV Blitzstoßfestigkeit der Spannung (1,2/50): - 20 kV Bemessungs-Wirklast-Ausschaltstrom: - 500 A Bemessungs-Kurzzeitstromfestigkeit (0,5s): - 10 kA/s Bemessungs-Kurzzeitstromfestigkeit (Spitze): - 17 kA/s Normen: - ST 63-S-61 (2017) Maximale Anzahl von Abgängen: - 4 Schutzart: - IP2X
