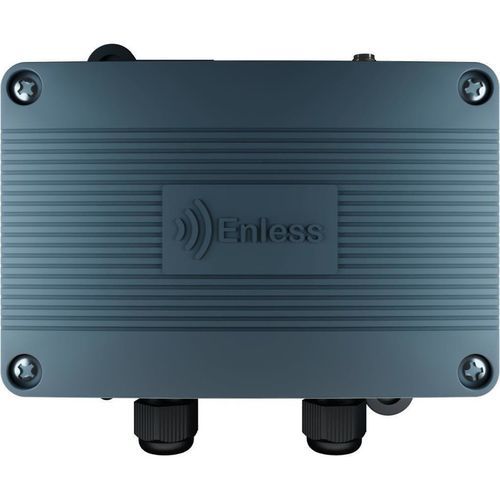

Modbus-Geräteserver RX MODBUS 500-302

EthernetSerieRS-232

Übersicht
Vereinfachen Sie die Integration von Daten aus Enless-Sensoren mit dem LoRa Easy Modbus-Empfänger. Entwickelt zur ausschließlichen Kommunikation mit Enless-Sensoren über das LoRa Easy-Protokoll, zentralisiert der Empfänger Sensordaten und wandelt sie automatisch in eine Modbus-Registertabelle um, die direkt von SPS und Gebäudeleitsystemen (BMS) genutzt werden kann. Er bietet eine kosteneffiziente Schnittstelle zur Verarbeitung von Enless LoRa-Sensordaten auf Automatisierungscontrollern.

Hauptvorteile

• Native Dekodierung von Enless LoRa-Frames über das LoRa Easy-Protokoll.
• Automatische Umwandlung empfangener Frames in eine Modbus-Registertabelle für schnelle SPS/BMS-Integration.
• Unterstützt Modbus TCP/IP und Modbus RTU (RS485 oder RS232).
• Verwaltet bis zu 50 Enless-Sensoren.
• Eingebauter Konfigurationsserver (integrierte Weboberfläche) für schnelles Pairing, Konfiguration und Echtzeit-Überwachung der Funkverbindung.

Funktionsweise (schnelle Inbetriebnahme)

• 1. Zugriff auf den Server — Verwenden Sie den integrierten Konfigurationsserver des Empfängers, um das Gerät einzurichten und Sensoren zu registrieren. Die Oberfläche ist für eine schnelle Inbetriebnahme und Überprüfung empfangener Frames vereinfacht.
• 2. Sensoren koppeln — Geben Sie die Sensor-IDs im eingebetteten Server ein und schalten Sie die Sensoren ein. Die Kommunikation wird sofort hergestellt und das Signalniveau in Echtzeit angezeigt.
• 3. Modbus-Map anzeigen — Die Modbus-Registertabelle ist direkt im Server des Empfängers sichtbar, sodass Integratoren Adressen und Werte prüfen können, was Fehler bei der Adressierung reduziert.
• 4. Verbindung zu BMS/SPS — Schließen Sie den Empfänger physisch an Ihre SPS oder Ihr BMS an; der Controller kann sofort Modbus-Register abfragen, um Sensordaten abzurufen.

Verfügbare Modelle & regionale Varianten

• EU868-Variante (Teilenummer: RX MODBUS 500-302)
• US915-Variante (Teilenummer: RX MODBUS 500-502)

Ressourcen & Dokumentation (verfügbar)

• Produktblatt (Englisch und Französisch)
• EU-Konformitätserklärung
• Installationsanleitung, Firmware-Dateien, Modbus-Map, Verdrahtungsdiagramm und DWG-Ressourcen für Installateure
• FCC- und ISED-Zertifikate für das US915-Modell

Eigenschaften / Technische Daten

• Unterstütztes Protokoll: LoRa Easy (Enless proprietär)
• Funkfrequenz: EU868 (EU-Modell) / US915 (US-Modell)
• Funkkapazität: Verwaltet bis zu 50 Enless-Sensoren (kompatibel nur mit Enless)
• Modbus: Modbus TCP/IP oder RTU (RS232 / RS485)
• Stromversorgung: 7,5–24 V DC
• Abmessungen: B 118 x H 79 x T 43 mm
• Montage: Hutschienen- oder Schraubmontage
• Schutzart: IP60
• Konfiguration: Über die integrierte Weboberfläche (eingebetteter Konfigurationsserver)
• Zertifizierungen: CE & UKCA (EU-Modell) / FCC & ISED (US-Modell)
• Typische Anwendung: Zentralisierung von Enless-Sensordaten und Bereitstellung als Modbus-Register für SPS/BMS
