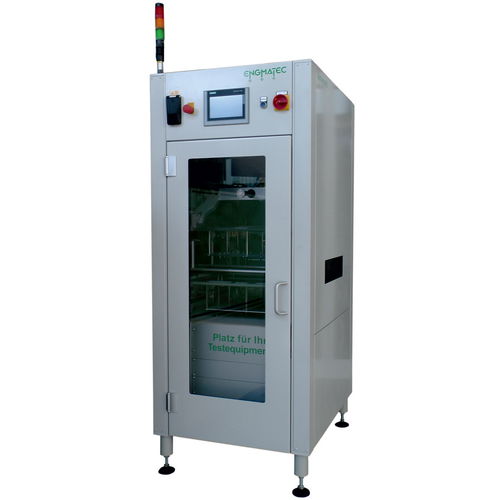

Funktionsprüfmaschine ETH

PC-steuerbarLeiterplattenmodular

Mit seinem modular aufgebauten Testhandler-Programm bietet ENGMATEC kostengünstige Lösungen für die verschiedensten Prüfaufgaben. Der ENGMATEC Test-Handler als „Herzstück“ unserer Inline-Test-Solutions besticht durch das breitgefächerte Einsatzspektrum für den Incircuit-, Funktions- oder Endtest. Alle Komponenten des Modulsystems sind aufeinander abgestimmt und können miteinander und mit verschiedenen Produktionssystemen kombiniert werden. Vision-Systeme, Scanner, Kennzeichnungsgeräte und viele weitere Funktionen sind integrierbar. Hoher Standard, viele Varianten, ein Konzept Basis des Funktionstesters ist eine solide Kniehebelpresse, die sowohl mit einem Servoantrieb als auch mit Pneumatikzylindern ausgestattet werden kann. Mit dem Servoantrieb können auf einer maximalen Nutzfläche von 400 x 400 mm bis zu 4080 Testpunkte gleichzeitig kontaktiert werden. Je nach Anforderung werden die Leiterplatten einseitig, beidseitig oder im Step für Mehrfachnutzen kontaktiert. Ein automatischer Wechselsatzeinzug und Bandbreitenverstellung gewährleisten kurze Rüstzeiten und den universellen Einsatz des Handlers. Der Einsatz einer PC-basierten Steuerung ist ebenso flexibel wir die Möglichkeit, im unteren Bereich des Gerätes die Messelektronik unterzubringen. Ein intelligentes Steuerungskonzept und genormte Schnittstellen garantieren eine sichere Funktion in jeder Systemkonfiguration ohne Steuerungsänderung. Die Integration von Lesestationen, Kennzeichnungsgeräten, Bildverarbeitungssystemen und vielen weiteren Funktionen kann sowohl auf den Wechselsätzen als auch im Funktionstester erfolgen.
