Programmiersoftware FiberGrafiX®

AnalyseSchnittstellenVisualisierung

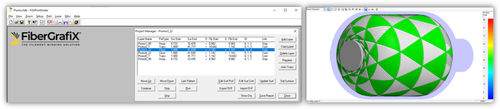

Die Engineering Technology Corporation ist ein Experte in der Wickelindustrie und liefert Komplettlösungen für die Herstellung von Verbundwerkstoffteilen. Zusätzlich zu den Wickelmaschinen bietet das Unternehmen Nachrüstungen, Automatisierung, Design- und Analysedienstleistungen, Prototyping und die selbst entwickelte Wickel-Software FiberGrafiX® an, die nahtlos mit unseren Wickelmaschinen und den meisten auf dem Markt erhältlichen Wickelmaschinen zusammenarbeitet. FiberGrafiX® ist ein zuverlässiges Werkzeug, das von den Pionieren des computergesteuerten Wickelns entwickelt wurde und in zahlreichen Unternehmen auf der ganzen Welt intensiv genutzt wird. FiberGrafiX® verfügt über eine intuitive Benutzeroberfläche und viele Visualisierungswerkzeuge, die den iterativen Prozess reduzieren und Ihnen helfen, schnell zur Produktionsreife zu gelangen. FiberGrafiX® bietet eine komplette Anwendungssuite zum Erstellen, Organisieren, Modifizieren, Analysieren und Optimieren von Wickelprojekten. FiberGrafiX® zeigt die Daten übersichtlich in 3D-Grafiken mit Daten- und Grafikcursoren an, die die grafische Darstellung mit tabellarischen Daten verbinden. Muster werden erstellt, indem die Dorngeometrie definiert wird, auf der die Faserpfade platziert werden, ähnlich wie beim Wickeln von Schichten auf dem Teil. Mit Hilfe der Reibungsmodellierung werden die Faserpfade optimiert und stabile Wickelmuster für die gewickelten Lagen sowie Übergangsfaserpfade von Lage zu Lage erstellt. Die Musteroptimierung ermöglicht eine genaue Faserplatzierung bei hohen Wickelgeschwindigkeiten. Eine FGXImport-Option ermöglicht die Programmierung sowohl für achsensymmetrische als auch für einige asymmetrische Geometrien. Es ist eine Finite-Elemente-Schnittstelle verfügbar, die die Erstellung von Finite-Elemente-Analyse-Modellen (FEA) vereinfacht.
