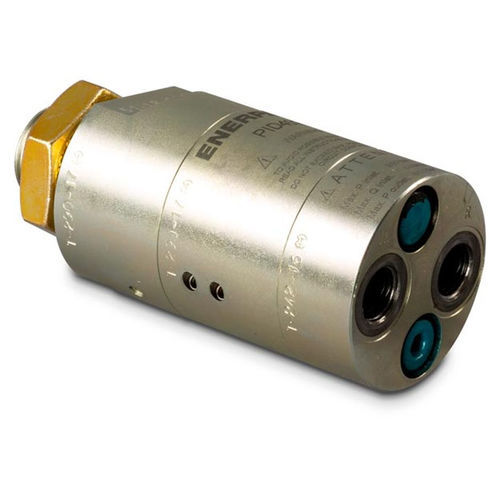

Hydraulischer Druck-Übersetzer PID series

für Ölkompakt

Produktlinie : Spanntechnik • Eingebaute By-Pass-Ventile erlauben hohe Fördervolumen am Ausgang der Druckübersetzer • Die kompakte und geschlossene Konstruktion ermöglicht einen einfachen Einbau • Das eingebaute, entsperrbare Ablassventil macht den Einsatz eines externen Rückschlagventils überflüssig • Die sorgfältige Auswahl aller internen Komponenten gewährleistet eine lange Nutzungszeit. • FL2101 filters and VFC1 flow control valve included Wenn der Druck einer vorhandenen Hydraulikanlage für bestimmte Anwendungen nicht ausreicht, lässt sich der Ausgangsdruck mit Enerpac Öl/Öl-Druckübersetzern für die Anwendung anpassen. Das Prinzip der Druckübersetzung • Bei Druckbeaufschlagung des Eingangsanschlusses (IN) flieBt das Ôl frei über die Rückschlagventile (CV) und das Ablassventil zum Zylinder und fâhrt diesen aus. • Der Eingangsdruck wird von der oszillierenden Pumpe (OP) automatisch gemâB dem Übersetzungsverhàltnis auf den Ausgangsdruck verstârkt. • Sobald der maximale Druck erreicht ist, wird die Frequenz der Pumpe gesenkt, sodass dieser Druck gehalten wird. • Der freie Rückfluss vom Zylinder zum Ôlbehàlter erfolgt, wenn das Wegeventil auf Versorgung des R-Anschlusses umgeschaltet wird. • Eine Filterung von 10 Mikron wird bei allen Anschlüssen für einen stôrungsfreien Betrieb benôtigt. Filter und Durchflussregelung im Lieferumfang enthalten.
