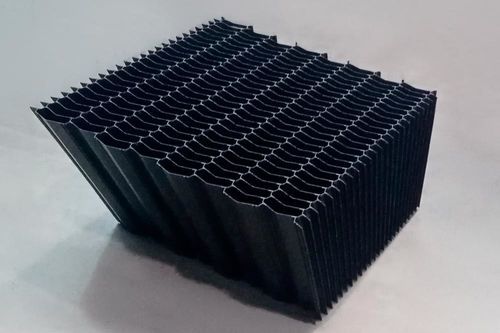

Füllkörperblock zur Wasseraufbereitung

Übersicht
Neigungswinkel, Modulhöhe und Abstand der Lamellen des MODULpack ENDEVION sind an die jeweiligen Prozessanforderungen und die verfügbare Beckenfläche anpassbar.

Beschreibung
Die äquidistanten Lamellenprofile des MODULpack ENDEVION definieren die Länge des Sedimentationswegs präzise und ermöglichen eine optimale Feststoffabscheidung. Nicht‑parallele Kanalgeometrien verlängern den effektiven Sedimentationsweg und verringern die Abscheideleistung. Verschiedene Kanalabstände erlauben die Auswahl des jeweils geeigneten Lamellenpakets für Partikelgröße und Prozessbedingungen.

Vorteile der ENDEVION‑Lamellen

• Äquidistante Sedimentationsflächen, direkte Anwendbarkeit des Hazen‑Gesetzes
• V‑förmige Sammelgeometrie für verbesserte Schlammaufnahme und -ableitung
• Male‑Female Verzahnungssystem für robuste Modulverbindungen
• Anpassbare Abmessungen und Neigungswinkel
• Selbsttragende Module, die keinen externen Rahmen benötigen und die nutzbare Beckenfläche maximieren

Geeignet für Rundbecken
MODULpack ENDEVION‑Lamellen sind auch für überlastete Rundbecken geeignet und erlauben Kapazitätserhöhungen durch Vergrößerung der Sedimentationsfläche ohne Erweiterung der Anlagenfläche.

Installationskonfigurationen für Rundbecken

• Tangentiale Konfiguration – Module werden in einem ringförmigen Band tangent zum Beckenumfang installiert; üblich bei großen Becken mit begrenztem Außenraum.
• Radiale Konfiguration – Empfohlen, wenn ein größerer Bereich des Beckens abgedeckt werden soll; ermöglicht den Aufbau größerer Ringe.
• Parallele Konfiguration – Für kleine Becken ist die Installation in parallelen Reihen sinnvoll; Module am Kreisrand sind für die runde Form ausgeschnitten. Eine zentrale Öffnung für die Schneckenwelle des Schlammschabers kann vorgesehen werden.

Anwendungen

• Sedimentationsbecken (Klarer) in Abwasser‑ und Trinkwasseraufbereitungen sowie in verschiedenen industriellen Prozessen
• Primärsedimentation — effiziente Feststoffrückhaltung; automatische Reinigungsanlagen können integriert werden, um Schlammansammlungen in den Lamellen zu vermeiden
• Sekundärsedimentation — Auswahl und Auslegung basierend auf dem separierten Schlammvolumen; ENDEVION unterstützt mit detaillierten Bewertungen
• Sekundärsedimentation nach Festbett‑Biologiesystemen, rotierenden Elementen oder großen Tropfkörpern — effektive Abscheidung auch bei begrenzten Schlammvolumina, was Bau‑ und Wartungskosten reduziert
• Weitergehende Reinigungsstufen — parallele Lamellen trennen ausgefällte Stoffe und Schlämme in Prozessen zur Entfernung von Mikroschadstoffen, Pharmazeutika, Mikroplastik und Restphosphaten

Technische Merkmale / Spezifikationen

• Produktfamilie: MODULpack ENDEVION
• Äquidistante Lamellenprofile zur präzisen Definition der Sedimentationsweg‑Länge
• Kanalgeometrie: parallele Flachkanäle für optimale Sedimentation
• Verfügbare Kanalabstände zur Anpassung an Partikelgröße und Prozessanforderungen
• Modulgeometrie: V‑förmige Sammelgeometrie für verbesserte Schlammbehandlung
• Verzahnungssystem: Male‑Female Kupplung für mechanische Robustheit
• Selbsttragendes Design: kein externer Rahmen erforderlich; maximiert die nutzbare Beckenfläche
• Anpassbare Abmessungen und Neigungswinkel
• Geeignete Installationsarten: tangential, radial und parallel (anpassbar für Rundbecken und Vorkehrungen für Schlammschaberwellen)
• Konstruktion im Einklang mit dem Hazen‑Gesetz für die Berechnung der Sedimentationsflächen
