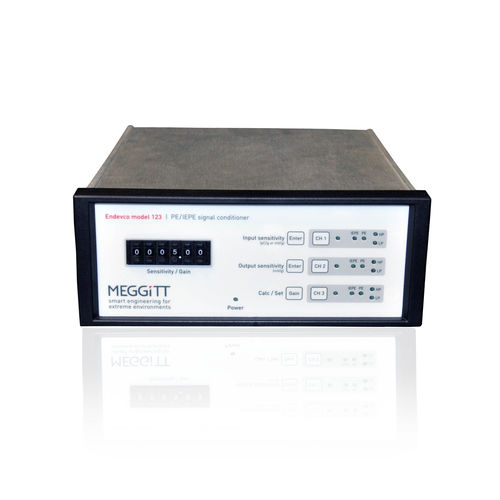

Signalaufbereiter 123

Das Modell 123 ist ein neuer mikroprozessorgesteuerter 3-Kanal-Signalkonditionierer für Piezoelektrikum (PE) oder Integrierte Elektronisch-Piezoelektrische (IEPE) Sensoren. Das Modell 123 enthält einen Ladungsverstärker bei Verwendung mit PE-Sensoren. Eine integrierte, vom Benutzer wählbare Stromquelle mit 0, 4 oder 10 mA und 20 Vdc nachgiebigkeitsspannung wird bei IEPE-Sensoren verwendet. Eine benutzerfreundliche Schnittstelle ermöglicht die Programmierung von Input Empfindlichkeit und Ausgangsempfindlichkeit, dann kann das Gerät die Verstärkung des Verstärkers berechnen. Alle Verstärkungen die Auswahlen werden im nichtflüchtigen Speicher gespeichert und beim Einschalten neu initialisiert. Die Verstärkung kann auch auf Wunsch direkt eingegeben werden. Das Modell 123 verwendet einen SLEEP-Modus des Mikroprozessors, um hochfrequente Taktstörungen und deren zugehörige Harmonische. Der Mikroprozessor WACHT kurzzeitig, um den Schalter an der Frontplatte zu bestätigen depressionen, geht dann unmittelbar nach der Verarbeitung und Ausführung der angeforderten Funktion in den SLEEP-Modus über. Dies ermöglicht den Verstärkern, mit minimalem Eigenrauschen zu arbeiten und bietet saubere, taktfreie verstärkte Signale. Das Modell 123 verwendet auch rauscharme lineare Spannungsregler anstelle von regulierungsbehörden, um Interferenzen zu minimieren. Das Modell 123 verwendet 12-Bit-DACs für jeden Kanal, um die Verstärkerverstärkung von 0,00 bis 999,9 mit 0,5% einzustellen genauigkeit einzustellen. Die Verstärkerverstärkungen können "on the fly" ohne Beschädigung des Instruments geändert werden. Das Modell 123 bietet einen Breitband-Frequenzgang von 1,5 Hz bis 230 kHz, mit optionalem Plug-in, 4-polig Butterworth Hochpass- und Tiefpassfiltermodule verfügbar. Die Filterauswahl erfolgt über die Rückseite schalter. LEDs auf der Frontplatte zeigen die Filterauswahl an. Jeder Kanal kann 10 mA in einen 1k ohm-Last.
