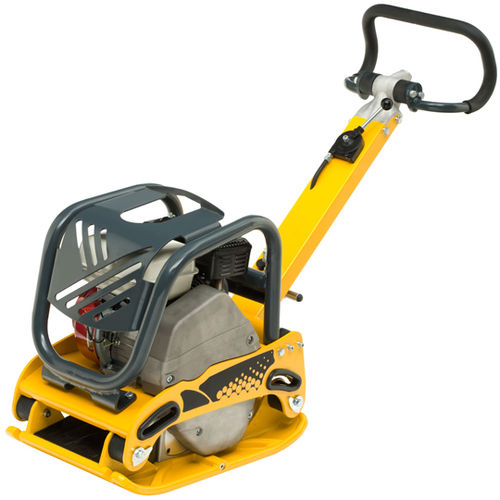

Rüttelplatte zum Wenden TEN series

benzinbetriebenVerdichtung

Produktübersicht
Die Baureihe der reversierbaren Rüttelplatten TEN 25/30 ist für die Verdichtung körniger Materialien im Bau- und Tiefbau konzipiert. Modelle mit Plattengrößen 400 mm oder 500 mm und unterschiedlichen Motoroptionen verfügbar.

Vorteile

• Dämpfungssystem – Ergonomischer Griff mit Vibrationsdämpfung für Bedienerkomfort.
• Anpassbarkeit – Stufenlose Steuerung ermöglicht die Anpassung der Plattenwirkung an verschiedene Aufgaben und Bodenverhältnisse.
• Vollständiges Sortiment – Mehrere Varianten zur Abdeckung unterschiedlicher Anwenderanforderungen, Benzin- und Dieselversionen erhältlich.
• Einfache Wartung – Schneller Zugang zu wichtigen Komponenten für vereinfachte Instandhaltung.

Customize TEN — Verfügbare Modelle

• TEN 25 40GR
• TEN 25 40GH
• TEN 25 50GR
• TEN 25 50GH
• TEN 30 40DH
• TEN 30 50DH
• TEN 25 40GL

Optionale Zubehörteile

• VULKOLLAN C Schutzset
• VULKOLLAN D Schutzset
• Radsatz

Technische Merkmale (Tabelle)
TEN 25 40GR | TEN 25 40GH | TEN 25 50GR | TEN 25 50GH | TEN 30 40DH | TEN 30 50DH | TEN 25 40GL
Zentrifugalkraft: 24,5 kN | 24,5 kN | 24,5 kN | 24,5 kN | 29,5 kN | 29,5 kN | 24,5 kN
Abmessungen (L x B x H): 400 x 1094 x 1171 mm | 400 x 1094 x 1171 mm | 500 x 1094 x 1171 mm | 500 x 1094 x 1171 mm | 400 x 1094 x 1171 mm | 500 x 1094 x 1171 mm | 400 x 1094 x 1171 mm
Frequenz: 5.400 vib/min | 5.400 vib/min | 5.400 vib/min | 5.400 vib/min | 5.300 vib/min | 5.300 vib/min | 5.400 vib/min
Motor: ROBIN EX17 5,7 CV | HONDA GX160 5,4 CV | ROBIN EX17 5,7 CV | HONDA GX160 5,4 CV | HATZ DIESEL 1B20 4,6 CV | HATZ DIESEL 1B20 4,6 CV | ENAR G200F
Gewicht (betriebsbereit): 134 kg | 134 kg | 140 kg | 140 kg | 148 kg | 156 kg | 134 kg

Anwendungsbereiche
Die reversierbare Rüttelplatte TEN eignet sich zur Verdichtung körniger Materialien bei Straßen- und Stadtbau, Fundamenten und Auffüllarbeiten. Das hydraulische Umkehrsystem und die stufenlose Steuerung ermöglichen präzise und anpassungsfähige Verdichtung unter unterschiedlichen Bodenbedingungen.

Charakteristiken / Technische Spezifikationen

• Baureihe: TEN 25/30 reversierbare Rüttelplatten.
• Zentrifugalkraft: 24,5–29,5 kN je nach Modell.
• Frequenz: ca. 5.300–5.400 vib/min je nach Ausführung.
• Abmessungen: 400 x 1094 x 1171 mm oder 500 x 1094 x 1171 mm je nach Modell.
• Verfügbare Motoren: ROBIN EX17 5,7 CV; HONDA GX160 5,4 CV; HATZ DIESEL 1B20 4,6 CV; ENAR G200F.
• Betriebsgewicht: 134–156 kg je nach Modell.
