Konfigurationssoftware cg-fd-tool

SchnittstellenCAN-Netzwerk

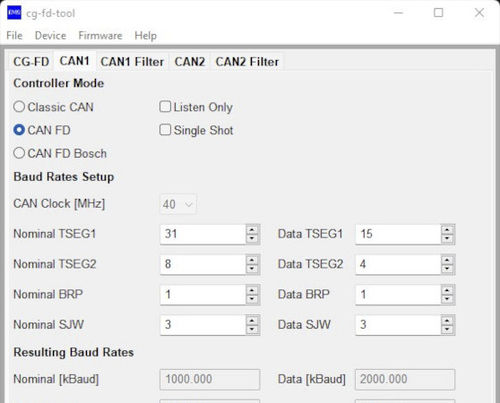

Um eine einfache Konfiguration des CAN-FD/CAN Gateways CG-FD/E zu ermöglichen, wurde die intuitive Software cg-fd-tool entwickelt. Die grafische Benutzeroberfläche (GUI) lädt eine Konfiguration von einem Gerät oder aus einer Datei. Nach der Anpassung an die Bedürfnisse des Anwenders kann sie zurück in das Gateway geladen oder wieder in einer Datei im JSON-Format gespeichert werden. Eine Konfiguration kann auch von Grund auf neu erstellt werden, ohne dass ein Gateway angeschlossen ist. connected gateway. Das Tool zeigt die aktuellen Einstellungen des angeschlossenen Geräts an und ermöglicht die Einstellung von CAN-Controller-Modus, Baudrate und Bus-Off-Recovery-Zeit. Außerdem können Filter für die zwischen den beiden CAN-Kanälen übertragenen Nachrichten eingestellt werden. Wenn das Gateway ein CAN FD System mit einem Classic CAN Netzwerk verbindet, bietet das Tool drei Optionen, wie der CAN FD zu Classic CAN Transport gehandhabt werden soll. CAN FD-Nachrichten können immer verworfen werden, nur verworfen werden, wenn die Länge > 8 ist, oder immer gesendet werden, aber die Länge wird auf ein Maximum von acht Bytes gekürzt. Das Konfigurationsprogramm cg-fd-tool bietet eine intuitive und schnelle Möglichkeit, ein CG-FD/E Gateway für die gängigsten Anwendungsfälle einzurichten.
