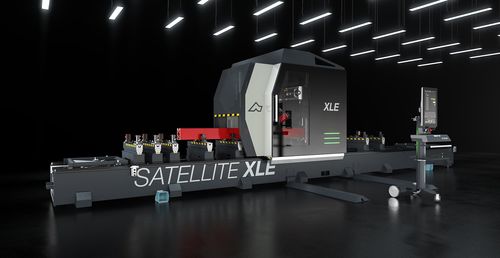

CNC-Bearbeitungszentrum / 5-Achs SATELLITE XLE

vertikalfür Stahlfür Aluminium

Bearbeitungszentrum mit 5 CNC-Achsen und einem verfahrbaren Portal für Fräs- und Bohrbearbeitungen, Gewindeschneiden und Schneiden an/von großen Stäben aus Aluminium, PVC, allgemeinen Leichtmetalllegierungen und Stahl. Der verfahrbare Teil der Maschine besteht aus einem Portal mit Antrieb über eine Präzisionszahnstange. Die Hochleistungsfrässpindel (11 kW/S1) mit Werkzeugaufnahme HSK- 63F ermöglicht Bearbeitungen, auch unter höchsten Beanspruchungen, mit optimalen schnell erzielbaren und präzisen Resultaten. Die neue lokale Schutzkabine wurde entwickelt, um maximale Funktionalität und Helligkeit mit den an die Sicherheit und Ergonomie gestellten Anforderungen zu verbinden. Der Bediener verfügt über große Glasflächen, um die Ausführung der Bearbeitungen kontrollieren zu können, und dank des Systems der vollständigen Öffnung der Kabine in zwei getrennte Teile resultiert der Zugriff während der Reinigung und Wartung als einfach. Sie beherbergt ein Werkzeugmagazin mit 18 Plätzen. Das Sägeblatt mit 450 mm wird separat in einem spezifischen Magazin gelagert. SATELLITE XLE verfügt über neue motorbetriebene Spanneinrichtungen, die sich im Pendelbetrieb voneinander unabhängig und „hauptzeitneutral“ gegenüber den Bearbeitungsverfahren der Spindel im gegenüberliegenden Arbeitsbereich ausrichten. Die robusten, platzsparenden Spanneinrichtungen lassen sich einfach, ohne den Einsatz von geometrischen Einstellwerkzeugen, konfigurieren. Die neuen Anschläge ermöglichen die vollständige Abdeckung des Arbeitsbereichs und koppeln diesen Bereich bei der Bearbeitung an den Profilköpfen ab. Alle CNC-Achsen sind Absolut-Achsen und erfordern beim Neustart der Maschine keine Nullsetzung.
