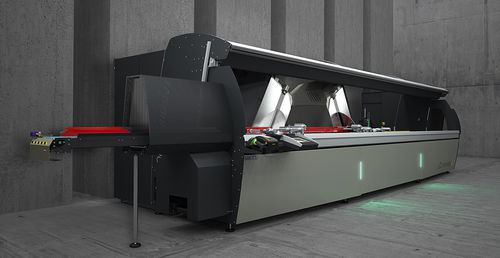

Doppelgehrungssäge für Aluminium COMPOUND CUT

für ProfileCNC

Doppelgehrungssäge mit 9 gesteuerten Achsen mit automatischer Verfahrbewegung des beweglichen Sägekopfs, elektronischer Steuerung der beiden Drehachsen der Sägeaggregate, dem Blattvorschub und der vertikalen Bewegung der Sägeaggregate für die maximale Auslegung des Arbeitsbereichs. Ermöglicht den Erhalt von Gehrungen von 45° (innen) bis 22°30’ (außen) auf der horizontale Achse und von 0 bis 45° auf der vertikalen Achse mit einer Dezimal-Schnittgenauigkeit. Der Vorschub der Widia-Sägeblätter mit 600 mm erfolgt auf zwei Achsen, wodurch das Schnittdiagramm auf der Vertikalen optimiert wird. Für das Schneiden von Profilen mit einer Höhe über 500 mm und zur Gewährleistung einer optimalen Regulierung der Geschwindigkeit und des Ausgangshubs der Sägeblätter. Die Version HS (High Speed) sieht eine X-Achse mit höherer Geschwindigkeit sowie alle für das Ausführen automatischer, auch nicht überwachter, Bearbeitungen erforderlichen Schutzvorrichtungen vor. Die Neigung jedes Kopfes bis zu 22°30’ nach außen, erfolgt über einen mechanischen Antrieb mit hochpräzisem Getriebemotor und Brushless-Motor mit Absolutwertgeber. Das Schwenken wird über einen elektrischen Stellantrieb mit Kugelumlaufschraube und Brushless-Motor umgesetzt. Um eine optimale Positionierung zu gewährleisten, wird die Positionierungspräzision nach der kinematischen Übertragungskette mit einem Absolutwert-Drehgeber überprüft.
