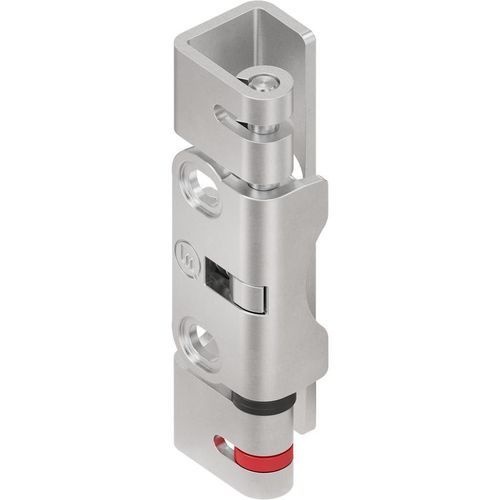

Zinkdruckguss-Scharnier 1031-U34125°TürKasten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Zinkdruckguss
- Öffnungswinkel
- 125°
- Anwendung
- Tür
- Weitere Eigenschaften
- Kombi aushängbar, mit Stift, Kasten, mit Langloch
- Dicke
1,5 mm
(0,059 in)
Beschreibung
Produkt
für Senkkopfschraube M6 mit kleiner Kopfgröße
Produktvorteile
Hinweis zum Produkt
1 = zwei Gleitunterlagen (Montageposition)
Eigenschaften
Eigenschaften / technische Daten
für Senkkopfschraube M6 mit kleiner Kopfgröße
Produktvorteile
- Reduzierung der Montagezeit und gegebenenfalls Einsparung eines Monteurs
- Ideal für kleine modulare Türen / Klappen, bei denen nicht genug Platz zum Einführen des Scharnierbolzens vorhanden ist
- Doppelter Verriegelungsmechanismus der Scharnierachse (Rändelung und Sicherungsring) zur Erfüllung der Anforderungen an Stöße und Vibrationen nach DIN EN 61373 Kat. 1B
- Langlöcher im Türblatt für präzise Ausrichtung der Tür
- Links / Rechts verwendbar
- Hervorragende Gleiteigenschaften
- Erfolgreich in Dauertests geprüft
Hinweis zum Produkt
1 = zwei Gleitunterlagen (Montageposition)
Eigenschaften
- Interne Referenz: 1031-U34
- Strichcode: 1031-U00034-0000000
- Artikeltyp: Scharnier
- Programm: 1031
- Material der Baugruppe: Zamak und Stahl
- Oberfläche der Baugruppe: verzinkt
- Abnehmbar: werkzeuglos
- Türbefestigungsart: verschraubt, mit Schweißstift M6x12
- Rahmenbefestigungsart: von außen verschraubt, für Senkkopfschraube M6 mit kleinem Kopf
- Max. Öffnungswinkel: 125°
- Schranksystem: nebeneinander stehende Schränke / Einzeltür
- Senkkopf-Ausfräsung nach Norm: Senkloch für Senkkopfschraube M8x... gemäß DIN ISO 2009, 2010, 7046-1, 7046-2, 7047
- Türposition: aufliegend
- Anschlag der Tür: Links, Rechts
- Türblattstärke: 1,5 mm
- Feststehender Bolzen: Ja
- Von außen nicht demontierbar: Ja
Eigenschaften / technische Daten
- Maximaler Öffnungswinkel: 125°
- Materialien: Zamak und Stahl (verzinkte Oberfläche)
- Türbefestigung: verschraubt, mit Schweißstift M6x12
- Rahmenbefestigung: von außen verschraubt für Senkkopfschraube M6 mit kleinem Kopf
- Empfohlene Türstärke: 1,5 mm
- Position: aufliegend (links/rechts verwendbar)
- Abnehmbar: werkzeuglos, mit feststehendem Bolzen
- Antivibrations-Design: Doppeltes Verriegelungssystem der Achse (Rändelung und Sicherungsring) gemäß DIN EN 61373 Kat. 1B
- Senkkopfausfräsung kompatibel mit Senkkopfschrauben gemäß DIN ISO 2009/2010 und DIN 7046-1/7046-2/7047
