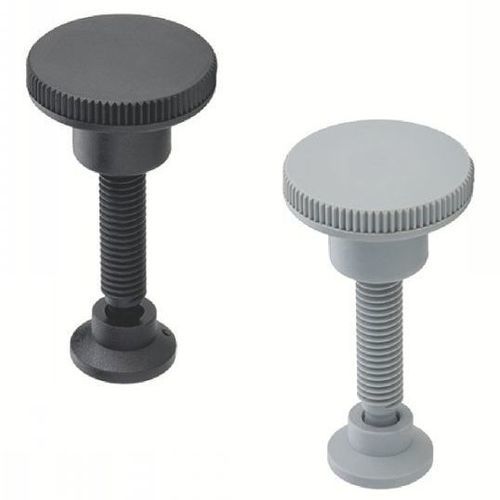

Gerändelte Schraube / Polyamid 16-62 seriesKunststoffThermoplastKugeldruck
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Kunststoff, Polyamid, Thermoplast
- Weitere Eigenschaften
- Pass, chemikalienbeständig, korrosionsbeständig, mit Gewinde, Kugeldruck
- Durchmesser
Min: 4,5 mm
(0,177 in)Max: 40 mm
(1,575 in)- Länge
Min: 5 mm
(0,2 in)Max: 35 mm
(1,38 in)
Beschreibung
Beschreibung
Rändelschraube mit Bund (Modell 16-62) aus Technopolymer, mit einer gewindeführenden Stange mit Kugel, erhältlich mit oder ohne Gleitstück. Serie vorgesehen für manuell zu ziehende Schrauben und Muttern (Serie 16).
Material
Anwendung
Bestellbeispiel
BESTELLBEISPIEL: Referenz-l1-d5: 16-625-6-25-15
Verfügbare Referenzen
Dokumente
Datenblätter / 3D-Dateien und Zeichnungen verfügbar (Maßzeichnung auf dem Produktblatt vorhanden).
Technische Merkmale / Spezifikationen
Rändelschraube mit Bund (Modell 16-62) aus Technopolymer, mit einer gewindeführenden Stange mit Kugel, erhältlich mit oder ohne Gleitstück. Serie vorgesehen für manuell zu ziehende Schrauben und Muttern (Serie 16).
Material
- Gehäuse: Technopolymer auf Polyamid-Basis (PA), glasfaserverstärkt, Farbe Schwarz (RAL 9005) oder Grau (RAL 7040).
- Gleitstück: Technopolymer auf Acetal-Basis (POM), schwarz oder grau, matt, geliefert unmontiert.
Anwendung
- Betriebstemperatur: 0 °C bis +60 °C.
- Abmessungen identisch mit Rändelschrauben mit Bund aus Stahl (DIN 464), dabei etwa 5× leichter.
- Gute mechanische Festigkeit; beständig gegen Korrosion und viele chemische Medien.
- Geeignet für den Außeneinsatz.
Bestellbeispiel
BESTELLBEISPIEL: Referenz-l1-d5: 16-625-6-25-15
Verfügbare Referenzen
- 16-625-6-25-15
- 16-625-6-35-15
- 16-625-6-25-18
- 16-625-6-35-18
- 16-625-6-25-21
- 16-625-6-35-21
- 16-625-8-30-18
- 16-625-8-35-18
- 16-625-8-30-21
- 16-625-8-35-21
- 16-625-8-30-25
- 16-625-8-35-25
- 16-625-8-30-32
- 16-625-8-35-32
- 16-625-8-30-40
- 16-625-8-35-40
- 16-626-6-25-15
- 16-626-6-35-15
- 16-626-6-25-18
- 16-626-6-35-18
- 16-626-6-25-21
- 16-626-6-35-21
- 16-626-8-30-18
- 16-626-8-35-18
- 16-626-8-30-21
- 16-626-8-35-21
- 16-626-8-30-25
- 16-626-8-35-25
- 16-626-8-30-32
- 16-626-8-35-32
- 16-626-8-30-40
- 16-626-8-35-40
Dokumente
Datenblätter / 3D-Dateien und Zeichnungen verfügbar (Maßzeichnung auf dem Produktblatt vorhanden).
Technische Merkmale / Spezifikationen
- Materialien: Technopolymer (PA faserverstärkt) für den Körper; Gleitstück aus POM (Acetal).
- Farben: Schwarz (RAL 9005) oder Grau (RAL 7040).
- Betriebstemperatur: 0 °C bis +60 °C.
- Maßkompatibilität: Äquivalent zu Rändelschrauben DIN 464.
- Eigenschaften: sehr leicht (≈5× leichter als Stahl), gute mechanische Festigkeit, beständig gegen Korrosion und chemische Medien, geeignet für Außenanwendung.
- Gewindeoptionen: M6, M8.
- Beispiele verfügbarer Abmessungen: l1 = 25 / 30 / 35 mm; l2 = 5 / 6 mm; l3 = 15 / 18 mm; d2 = 24 / 30 mm; d3 = 12 / 16 mm; d4 = 4,5 / 6,1 mm; d5 = 15 / 18 / 21 / 25 / 32 / 40 mm.
- Gleitstück wird unmontiert geliefert.
- Preis: NC (nicht kommuniziert) standardmäßig für die aufgelisteten Referenzen.
