Spannvorrichtung für Schlinge 18-47 series

für KabelKettengalvanisiertem Stahl

Produkt

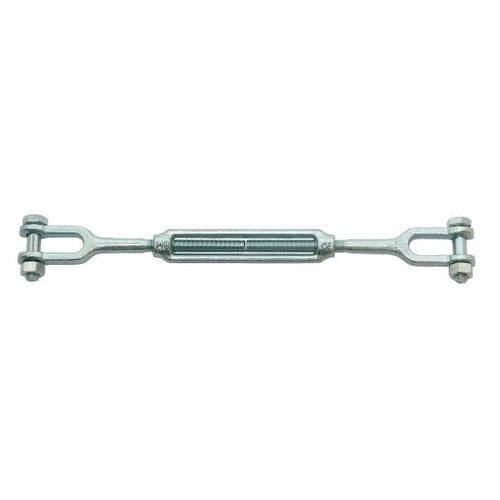

Laternen-Talrep mit 2 Gabelköpfen, Stahl — Baureihe 18-47 (M6–M30).

Definition
Ein Laternen-Talrep ist ein durchbrochenes Bauteil mit zwei gegenläufigen Gewindestangen auf einer gemeinsamen Achse, das durch Rotation die Spannung zwischen den Gewindestangen einstellt. Die Enden nehmen Zubehör wie Schäkel, Haken, Karabiner oder Briden auf und werden mit Drahtseilen, Ketten- oder Textillastaufhängungen kombiniert. Achtung: nicht als tragendes oder hebendes Element verwenden.

Material

• Stanzteil aus Stahl, weiß verzinkt.
• Schraube: Stahl Klasse 8.8.
• Kennzeichnungen: Durchmesser, CE-Kennzeichnung.
• Achtung: nicht als Zug- oder Hebeelement einsetzen.

Ausführung
Erhältlich in Stahl. Für Außeneinsatz oder feuchte/korrosive Umgebungen Edelstahlversion wählen (separat erhältlich).

Abmessungsbereich
Gewindegrößen: M6 bis M30. Die Breite l1 variiert je nach Ausführung (siehe Variantenliste): von 160 mm (M6) bis 816 mm (M30).

Anwendung
Gabelkopf-Laternen-Talreps werden in Beschlägen und Spannvorrichtungen verwendet, um Bauteile zu sichern oder zu arretieren. Kompatibel mit Schäkel, Haken, Karabinern und Briden; geeignet für Drahtseile, Ketten oder textile Anschlagmittel. Abmessungen können chargenabhängig variieren; für genaue Maße technische Dokumentation konsultieren. Nicht zum Heben verwenden.

Variantenliste (Auswahl)
Ref | Gewinde d1 | Gewinde d2 | l1 min (mm) | l1 max (mm) | l2 (mm) | l3 (mm) | h1 (mm)
18-471-6 | M6 | M6 | 160 | 220 | 80 | 16 | 7
18-471-8 | M8 | M8 | 268 | 350 | 105 | 26 | 10,5
18-471-10 | M10 | M8 | 268 | 365 | 125 | 26 | 10,5
18-471-12 | M12 | M10 | 314 | 420 | 140 | 33 | 14
18-471-14 | M14 | M12 | 372 | 502 | 170 | 38 | 18
18-471-16 | M16 | M14 | 372 | 517 | 190 | 37 | 18
18-471-18 | M18 | M16 | 406 | 560 | 205 | 42 | 22
18-471-20 | M20 | M16 | 406 | 570 | 220 | 42 | 22
18-471-22 | M22 | M18 | 466 | 645 | 240 | 47 | 23,5
18-471-24 | M24 | M20 | 466 | 658 | 260 | 46 | 23,5
18-471-27 | M27 | M24 | 550 | 746 | 300 | 50 | 28
18-471-30 | M30 | M27 | 620 | 816 | 310 | 65 | 42

Dokumente
- Produktdatenblatt / PDF verfügbar (siehe technische Dokumentation des Modells).

Eigenschaften / technische Spezifikationen

• Typ: Laternen-Talrep, 2 Gabelköpfe (Baureihe 18-47).
• Material: gestanzter Stahl, weiß verzinkt.
• Schraube: Stahl Klasse 8.8.
• Kennzeichnungen: Durchmesser, CE-Kennzeichnung.
• Gewindebereich: M6 bis M30 (siehe Variantenliste für Referenz-/Gewinde-/Maßzuordnung).
• Breite l1: je nach Referenz von 160 mm (M6) bis 816 mm (M30).
• Einsatz: Spannungsverstellung zwischen zwei Gewindestangen; kompatibel mit Schäkel, Haken, Karabinern, Briden, Drahtseilen, Ketten oder textilen Anschlagmitteln.
• Begrenzung: nicht als Zug- oder Hebeelement verwenden.
• Verfügbare Referenzen: 18-471-6 bis 18-471-30 (siehe Variantenliste).
