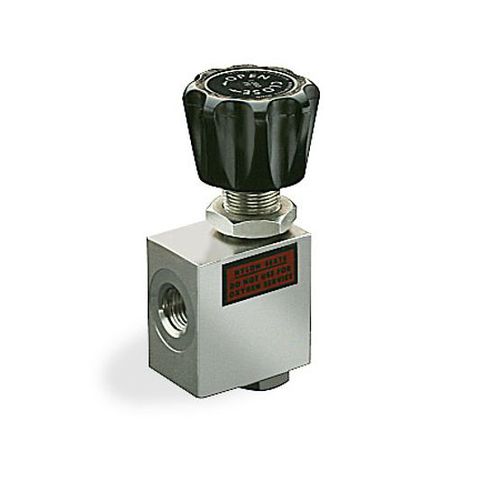

Kugelsitzventil TESCOM™ 30

manuellzur Probenahmezum Absperren

Absperrventile der Serie 30 sind für den Einsatz in Anwendungen mit hohem Durchfluss und Druck bis zu 690 bar (10 000 psig) geeignet und bieten Durchflussraten von Cv = 0,28 bis 20,0. Die 30er Serie ist als Durchgangs- oder Eckventil mit bidirektionalem Durchfluss, Weichsitz und integriertem Metallanschlag verfügbar. Ideal für den Einsatz in Druckstationen von Bodengeräten (Ground Support Equipment, GSE), Druckstationen von Instrumenten und Ventilblöcken. Geeignet für Forschungs- und Entwicklungslabore sowie Probennahmesysteme für die Gasanalyse. Spezifikationen Gehäusewerkstoff -Edelstahl 316 Sitzwerkstoff -30-1100 und 30-1300: Nylatron -30-1200 und 30-1400: CTFE O-Ringe -Buna-N Stützringe -30-1100: CTFE -30-1200: 15 % graphitgefülltes Teflon® -30-1300 und 30-1400: Teflon® Sonstige Teile -Edelstahl 316 und 17-4 Durchflusskoeffizient -30-11X1: Cv = 0,28 -30-11X0: Cv = 0,49 -30-1301: Cv = 1,57 -30-1300: Cv = 2,30 -30-1201: Cv = 8,00 -30-1200: Cv = 10,00 -30-1400: Cv = 20,00 Gewicht -30-11X1: 0,5 kg (1 lb) -30-11X0: 0,3 kg (3/4 lb) -30-1301: 2 kg (3-1/4 lbs) -30-1300: 1 kg (2-1/4 lbs) -30-1201: 4 kg (8 lbs) -30-1200: 3 kg (7-1/4 lbs) -30-1400: 14 kg (30 lbs) Weitere Informationen -Weitere Informationen zu spezifischen Modifikationen oder kompletten Systemlösungen erhalten Sie von Ihrem lokalen Vertriebsbüro. Merkmale -Cv = 0,28 bis 20,0 -Ventile in Durchgangs- oder Eckausführung -Anschlussgrößen zwischen 1/4 Zoll und 1 1/2 Zoll -Niedriges Betriebs- und Absperrdrehmoment bei hohen Drücken -Durchflussrichtung ist beliebig wählbar mit Flüssigkeiten oder Gasen -Blasendichtes Schließen dank Weichsitz
