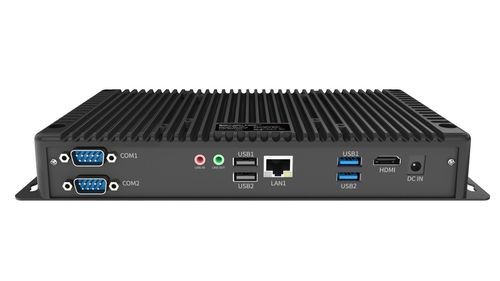

Box-PC EM-B10R

mit VESA-Montagewandmontiertembedded

Übersicht
Der B10R ist ein kompakter, lüfterloser Embedded BOX‑PC mit Rockchip RK3568 und Android 12. Für kontinuierliche industrielle und Edge‑Einsätze (24/7) ausgelegt, bietet er energieeffiziente Leistung, eingebettetes NPU, flexible industrielle I/O und mehrere Montageoptionen (Embedded, Wand, Desktop).

Wichtigste Merkmale

• Rockchip RK3568 SoC: Cortex‑A55 Quad‑Core bis 2,0 GHz
• Integriertes NPU (1 TOPS) und Mali‑G52‑2EE GPU für Edge‑KI und Grafik
• Lüfterloses, geschlossenes Gehäuse für Staub‑ und Vibrationsbeständigkeit
• Umfangreiche I/O: Gigabit‑Ethernet, RS232/RS485‑Optionen, mehrere USB‑Anschlüsse, HDMI, zwei Audio‑Buchsen
• Drahtlos: Dual‑Band Wi‑Fi 5 und Bluetooth 5.0 serienmäßig; optional 4G LTE mit Multi‑Antenne
• Kompaktes Gehäuse mit Embedded/Wand/Desktop‑Montage und VESA 75×75 & 100×100

Zusammenfassung
Der B10R eignet sich für industrielle Edge‑Anwendungen wie Edge‑Gateway, Self‑Service‑Kioske, Digital Signage und industrielle Steuerung. Standardkonfiguration: 4 GB LPDDR4x Onboard‑RAM und 64 GB eMMC; Micro‑SD‑Erweiterung bis 512 GB.

Enthaltene Produktinformationen

• Modell: EM‑B10R
• CPU: RK3568 (Cortex‑A55 Quad‑Core)
• GPU: Mali‑G52‑2EE
• NPU: 1 TOPS
• Betriebssystem: Android 12
• RAM: 4 GB LPDDR4x onboard
• Speicher: 64 GB eMMC (Micro SD bis 512 GB)

I/O und Konnektivität (Übersicht)

• Micro‑SD‑Slot ×1
• SIM‑Slot ×1
• USB 3.0 Typ‑A ×1
• USB 3.0 OTG Typ‑A ×1
• USB 2.0 Typ‑A ×2
• 3,5‑mm‑Audio‑Buchse ×2 (Line In / Out)
• HDMI 2.0 Typ‑A ×1
• Gigabit Ethernet (RJ45) ×1
• Seriell: RS232 (D‑sub 9‑polig) ×2 (Option: RS232 ×1 / RS485 ×1)
• 5,5‑mm DC‑in Buchse ×1 (unterstützt 12–24 V)
• Optionale SMA‑Antennen (SMA ×2 standard, SMA ×3 optional)

Einbau & Mechanik

• Vollständig geschlossenes lüfterloses Gehäuse für Staub‑ und Vibrationsbeständigkeit
• Unterstützt Embedded‑, Wand‑ und Desktop‑Montage
• VESA‑Befestigung: 75 × 75 mm und 100 × 100 mm

Anwendungsbereiche

• Industrielles Edge‑Gateway: Verbindung von Geräten, Sensoren und Netzwerken für lokale Verarbeitung
• Self‑Service‑Kioske: kompakte fanless Rechenplattform für unbeaufsichtigte Terminals
• Digital Signage: Medien‑ und Displaysteuerung im Handel, Verkehr und öffentlichen Räumen

Zubehör (Beispiele)

• AC‑Adapter (100–240 V, 48 W, 12 V/4 A)
• Montagehaken / Befestigungsset
• Wi‑Fi‑Antenne (standard)
• 4G‑Antenne (optional)

Technische Daten

• Modell: EM‑B10R
• CPU: RK3568 (Cortex‑A55 Quad‑Core, bis zu 2,0 GHz)
• GPU: Mali‑G52‑2EE
• NPU‑Leistung: 1 TOPS
• Betriebssystem: Android 12
• Speicher: 4 GB LPDDR4x (onboard)
• Speicherplatz: 64 GB eMMC; Micro SD bis 512 GB
• Abmessungen: 264 mm (L) × 135,2 mm (B) × 37,2 mm (H)
• Gewicht: 671 g
• Farbe: Schwarz
• I/O: Micro SD ×1; SIM ×1; USB3.0 ×1; USB3.0 OTG ×1; USB2.0 ×2; 3,5 mm Audio ×2; HDMI2.0 ×1; Gigabit Ethernet ×1; RS232 D‑sub 9‑pin ×2 (opt. RS232 ×1 / RS485 ×1); DC‑in 5,5 mm (12–24 V) ×1; SMA ×2 (opt. ×3)
• Netzteil: AC 100–240 V, 50/60 Hz, 48 W (12 V/4 A)
• Drahtlos: Wi‑Fi 5 (dual‑band), Bluetooth 5.0
• Mobilfunk: optionales 4G LTE
• Betriebstemperatur: -20 °C bis 60 °C
• Lagertemperatur: -30 °C bis 70 °C
• Luftfeuchtigkeit: 95 % (ohne Kondensation)
• Elektrik & Zuverlässigkeit: Weitbereichseingang 12–24 VDC, ESD‑Schutz, Überspannungsschutz/OVP, hohe EMI‑Immunität, mehrschichtiger elektrischer Schutz
• Für kontinuierlichen industriellen Betrieb 24/7 ausgelegt
