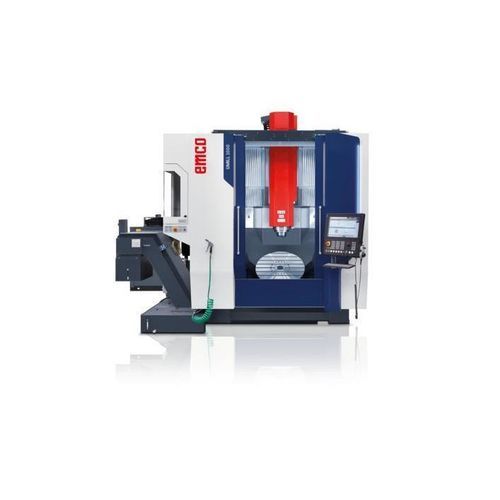

CNC-Fräsmaschine / 5-Achs UMILL 1000

universellmit RundschalttischFahrständer

5-Achsen-Simultanbearbeitung in Portalbauweise - Maximale thermische Stabilität und Bearbeitungspräzision - Universelles Bearbeitungszentrum mit modernem Fahrständerkonzept und optimaler Zugänglichkeit - Solider Dreh-/Schwenktisch mit Torquemotoren. Direktes Messsystem - Abmessungen von Ø 800 mm sorgen für hohe Stabilität und Präzision - Großer Schwenkbereich (+/- 125°) - Linearmaßstäbe in X, Y und Z standardmäßig enthalten - Modernste Steuerungstechnologie von Siemens oder Heidenhain - EMCONNECT verfügbar für Sinumerik - Umfangreiche Optionen wie Werkzeugmagazin mit 60 oder 90 Positionen - Optimale Späneentsorgung - Flexibles Design für Automatisierungslösungen (Vorderseite) Arbeitsbereich - Verfahrwege in X/Y/Z: 900 mm / 1000 mm / 700 mm - Abstand Spindelnase zum Tisch: 170 / 870 mm - Eilganggeschwindigkeit X/Y/Z: 50 m/min - Vorschubgeschwindigkeit: 15 m/min - Tisch: 1000 kg - Spannfläche: 800 x 800 mm - Max. Tischbelastung: 1000 kg Motorspindel - Spindeldrehzahl: 50 - 15000 U/min - Antriebsleistung: 38 kW - Max. Drehmoment: 138 Nm Werkzeugwechsler - Anzahl der Werkzeugpositionen: 30 (60/90) - Max. Werkzeugdurchmesser: 80 mm - Max. Werkzeuglänge: 350 mm Abmessungen - Abmessungen (LxBxH): 3450 x 4750 x 3630 mm - Maschinengewicht: 18000 kg Direktantriebe in X- und Y-Achsen ermöglichen hohe Beschleunigungen (6 m/s²) und Eilganggeschwindigkeiten (50 m/min), was maximale Präzision und hohe Dynamik gewährleistet. - Solider Dreh-/Schwenktisch mit Torquemotoren. Direktes Messsystem - Abmessungen von Ø 800 mm sorgen für hohe Stabilität und Präzision. - Edelstahlverschlussklappe trennt den Arbeitsbereich vom Werkzeugmagazin während des Werkzeugwechsels für erhöhte Sauberkeit. - Trommelmagazin mit Platz für 30 Werkzeuge. Optional 60 oder 90. Steuerung/Software: - Sinumerik ONE mit Operate: Universelles und flexibles CNC-System, geeignet für fast alle Technologien. Setzt Maßstäbe in Dynamik, Präzision und Netzwerkintegration. Beinhaltet EMCONNECT digitalen Prozessassistenten als Standard. Merkmale: Digitaler Zwilling, reduzierte Entwicklungs- und Markteinführungszeiten, verbesserte Vernetzung und Datenkommunikation, deutlich reduzierte Inbetriebnahmezeit, erhöhte CNC-Leistung und vollständige Integration in das TIA Portal über integrierte SIMATIC S7-1500F SPS. - Heidenhain TNC 7: Neue Steuerungsebene, die intuitive, aufgabenorientierte und individuelle Bedienung bietet. Highlights: 24 Regelkreise (4 als Spindel), sehr hohe Betriebsdynamik und flüssige, intuitive Multitouch-Bedienung, Fräs- und Drehoperationen, intuitive Einrichtung von Werkstücken mit intelligenten Abtastfunktionen, grafische Ausrichtung von Spannvorrichtungen, kurze Blockverarbeitungszeit (0,5 ms), High-End-Leistung für perfekte Oberflächen und höchste Genauigkeit, integrierte Prozessüberwachung. Technische Spezifikationen: - Verfahrwege in X/Y/Z: 900 mm / 1000 mm / 700 mm - Abstand Spindelnase zum Tisch: 170 / 870 mm - Eilganggeschwindigkeit X/Y/Z: 50 m/min - Vorschubgeschwindigkeit: 15 m/min - Tisch: 1000 kg - Spannfläche: 800 x 800 mm - Max. Tischbelastung: 1000 kg - Spindeldrehzahl: 50 - 15000 U/min - Antriebsleistung: 38 kW - Max. Drehmoment: 138 Nm - Anzahl der Werkzeugpositionen: 30 (60/90) - Max. Werkzeugdurchmesser: 80 mm - Max. Werkzeuglänge: 350 mm - Abmessungen (LxBxH): 3450 x 4750 x 3630 mm - Maschinengewicht: 18000 kg
