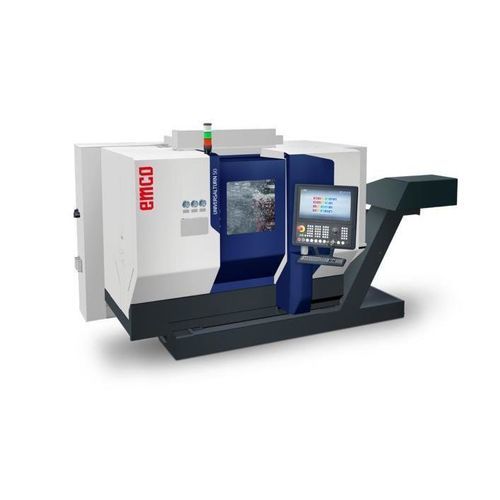

CNC-Drehmaschine turn 50

universellsteifVDI 30

Produktübersicht: - EMCO UNIVERSALTURN 50 – Universaldrehmaschine, präzise und leistungsstark! - Neues, vollständig überarbeitetes modulares System und Grunddesign - Hervorragende Grundstabilität - Optimale Schwingungsdämpfung - Maximale Schnittleistung - Hohe Flexibilität - Ergonomisches Design - Höchste Präzision - Hochwertiges universelles Drehen, Bohren und Fräsen – auch für Losgrößen von 1 Technische Daten: Arbeitsbereich - Verfahrweg in X/Y/Z: 175 / +40 - 40 / 510 mm - Stangendurchmesser: 50 / 50.8 mm - Spindelbohrung: 59 mm - Max. Drehdurchmesser: 200 mm - Schwingdurchmesser über Bett: 430 mm - Eilganggeschwindigkeiten in X/Y/Z: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - Vorschubkraft in X/Y/Z: 4000 / 4000 / 6000 N Hauptspindel - Max. Drehzahl: 6,200 U/min - Spindelanschluss: DIN 55026 KK5 - Max. Drehmoment: 71 / 143 Nm (Riemenantrieb M+MY) / 105 / 147 Nm (Direktantrieb SMY) Gegenspindel - Max. Drehzahl: 6,200 U/min - Spindelanschluss: DIN 55026 KK5 - Max. Drehmoment: 105 / 147 Nm (Direktantrieb SMY) Werkzeugrevolver - VDI-Größe: VDI 30 (M+MY) - Anzahl der Werkzeuge: 12 - Angetriebene Werkzeuge: 6 - Max. Drehzahl: 5,000 U/min - Max. Antriebsleistung: 4 kW - Max. Drehmoment: 16 Nm Werkzeugrevolver 2 - VDI-Größe: BMT45P - Anzahl der Werkzeuge: 12 - Angetriebene Werkzeuge: 12 - Max. Drehzahl: 0-12,000 U/min - Max. Antriebsleistung: 8.8 kW - Max. Drehmoment: 21 Nm Allgemeine Daten - Abmessungen (LxBxH): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) Highlights: - Hochpräzises Drehzentrum für effiziente Komplettbearbeitung von Stangen bis 51 mm Durchmesser - Integrierte Y-Achse für erweitertes Fräsen und maximale Bearbeitungsvielfalt - Hochdynamische Antriebssysteme für schnelle Bearbeitungszyklen und höchste Genauigkeit - Kompakte Gegenspindel für präzise Rückseitenbearbeitung ohne zusätzliches Umspannen - Leistungsstarker Werkzeugrevolver mit bis zu 12 angetriebenen Werkzeugpositionen - Skalierbare Automatisierungslösungen – von integrierten Schwenkladern bis zu Portalsystemen - Stabiles Gussmaschinenbett für maximale Steifigkeit, Dämpfung und Prozesssicherheit - Absolutes Messsystem für höchste Wiederholgenauigkeit ohne Referenzpunktsuche - Intuitive Bedienung mit SINUMERIK ONE – optional ab 2026 auch mit FANUC 0i plus Steuerung - Perfekt abgestimmtes Maschinenkonzept für Anwendungen im Maschinenbau, Automobil, Medizintechnik, Verteidigung und mehr - Hergestellt im Herzen Europas Versionen: - UNIVERSALTURN 50 M: Die ideale Lösung für präzises Drehen und einfache Bohr-/Fräsoperationen. - UNIVERSALTURN 50 MY: Zusätzlich ausgestattet mit integrierter 60° Y-Achse für noch größere Flexibilität und erweiterte Fräsanwendungen. - UNIVERSALTURN 50 SMY: Das Spitzenmodell mit Direktantrieben an Haupt- und Gegenspindel, BMT-Revolver mit Direktantrieb und einer Y-Achse für anspruchsvolle Komplettbearbeitung in einem Arbeitsgang. Software/Steuerung: - Sinumerik ONE mit Operate: Universelles und flexibles CNC-System, geeignet für fast alle Technologien. Setzt Maßstäbe in Dynamik, Präzision und Netzwerkintegrationsfähigkeit. - EMCONNECT digitaler Prozessassistent standardmäßig enthalten. Ermöglicht das Umschalten zwischen Apps und Steuerungssystem mit einem Klick. Alle produktionsrelevanten Daten können im Vollbild- oder Seitenleistenmodus angezeigt werden. - Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, der virtuelle und reale Steuerung für reduzierte Produktentwicklung und Markteinführungszeit vereint. - Verbesserte Netzwerk- und Datenkommunikationsfähigkeiten. - Deutlich erhöhte CNC-Leistung und kürzere unproduktive Zeiten. - Vollständige Integration in das TIA-Portal durch die integrierte SIMATIC S7-1500F SPS.
