RF-Antenne OFA-G

BreitbandRundstrahlaktiv

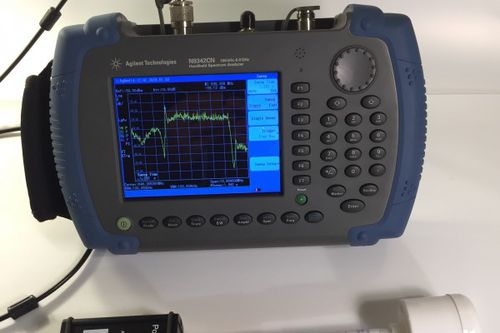

Eine einzigartige, breitbandige, aktive, isotrope (sphärisch isotrope) E-Feld-Antenne für die HF-Spektrum-Überwachung. Kann an jeden Spektrumanalysator angeschlossen werden und hat einen Frequenzgang, der praktisch unabhängig von der Antennenausrichtung oder der Richtung des elektrischen Feldes ist. Bietet eine hohe Empfindlichkeit und einen großen Dynamikbereich für eine Vielzahl von Anwendungen in den Bereichen HF-Regulierung, Sicherheit, EMV, Wireless und Telekommunikation. Diese Antenne ist den OFA-S/SE-Antennen der vorherigen Generation sehr ähnlich, hat aber einen um ca. 12 dB höheren Dynamikbereich, erweitert den Frequenzbereich auf 6 GHz und hat eine viel geringere Größe und Gewicht. Die Omnifield Antenna® besteht aus drei Teilen: Antennenkopf, Handgriff und Leistungsteil. Antennenkopf und Handgriff bilden ein einziges Modul, während die Leistungseinheit vom Handgriff abnehmbar ist, um eine bequeme Aufbewahrung im mitgelieferten robusten Kunststoffkoffer zu ermöglichen. Für den normalen Betrieb muss der Handgriff an das Netzteil angeschlossen werden, um den Antennenkopf mit Strom zu versorgen. Der Antennenkopf hat 3 Antennen, die normal zueinander angeordnet sind. Die Signale der einzelnen Antennen werden kombiniert und verstärkt, so dass das Ausgangssignal der Omnifield Antenna® unabhängig von der Feldrichtung proportional zum Absolutwert des Feldes ist. Das Netzteil enthält die wiederaufladbare Batterie und die Anschlüsse für die Antenne und das Ausgangskabel. Ferritperlen, die sich auf diesem Kabel befinden, entkoppeln die Antenne vom Spektrumanalysator und reduzieren die Auswirkungen des Analysators auf das gemessene Feld. Dieses Kabel gibt dem Bediener auch die Freiheit, die Antenne in der richtigen Position zu platzieren, entweder auf einem nicht-metallischen Tischstativ (im Lieferumfang jedes Systems enthalten) oder auf einem optionalen verstellbaren 5-Fuß-Stativ.
